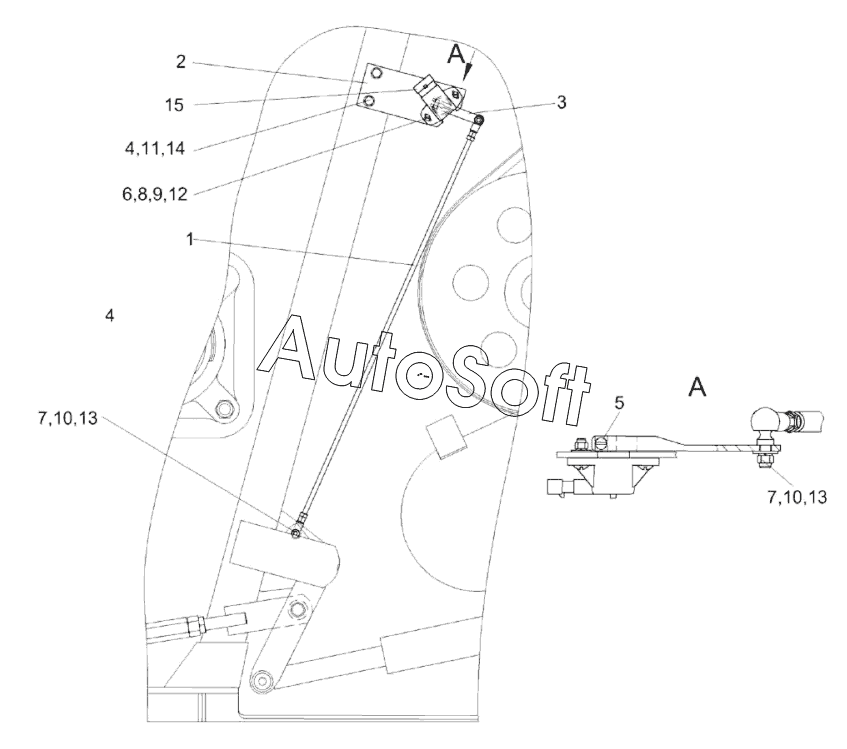

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка датчика положения КЗК-1420-0102360
/102.gif)
1
2
3
4
4
5
6
7
7
8
9
10
10
11
12
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0102360 | К***0 | Установка датчика положения | |
| 1 | К***0 | Тяга | |
| 2 | К***7 | Кронштейн | |
| 3 | К***7 | Рычаг | |
| 4 | Б***6 | Болт М8-6gх20-7796 | |
| 5 | В***3 | Винт B.М6-6gх12-17473 | |
| 6 | В***3 | Винт | |
| 7 | Г***5 | Гайка М6-6G-5915 | |
| 8 | Г***7 | Гайка М4-6G-5927 | |
| 9 | Ш***2 | Шайба 4Т.65Г-6402 | |
| 10 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 11 | Ш***2 | Шайба 8.65Г-6402 | |
| 12 | Ш***1 | Шайба C.4.01-11371 | |
| 13 | Ш***1 | Шайба C.6.01-11371 | |
| 14 | Ш***1 | Шайба C.8.01-11371 | |
| 15 | Д***1 | Датчик угла поворота |
