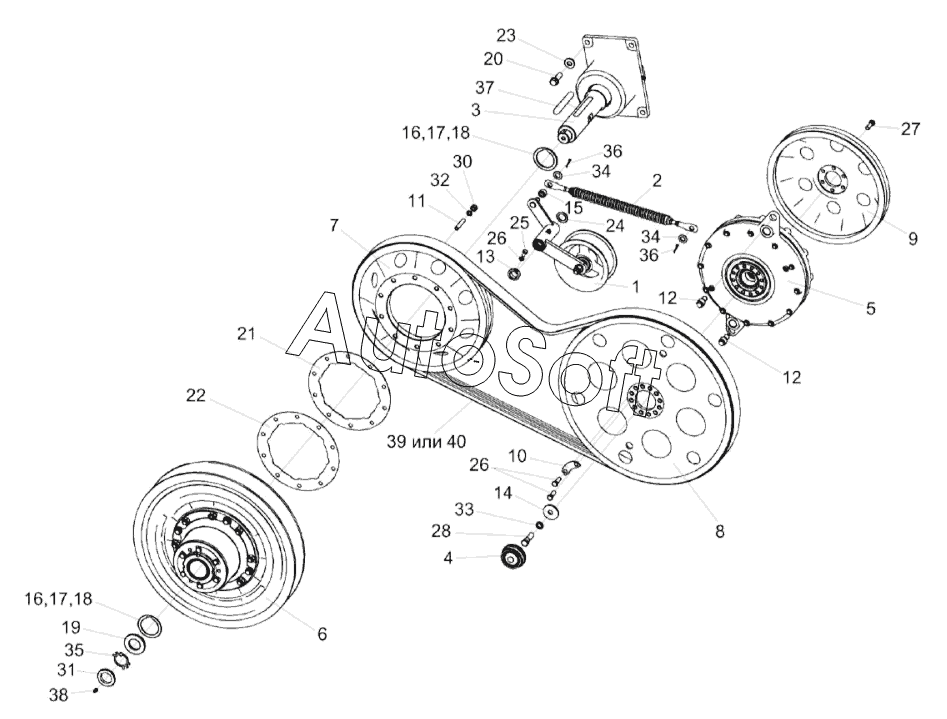

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Привод молотильного барабана КЗК-14-0134000
/113.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
26
27
28
30
31
32
33
34
34
35
36
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0134000 | К***0 | Привод молотильного барабана | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Пружина | |
| 3 | К***А | Опора | |
| 4 | К***0 | Крышка | |
| 5 | К***0 | Редуктор | |
| 6 | К***0 | Вариатор барабана | |
| 7 | К***1 | Шкив | |
| 8 | К***3 | Шкив | |
| 9 | К***4 | Шкив | |
| 10 | К***3 | Пластина | |
| 11 | К***А | Шпилька | |
| 12 | К***1 | Винт фиксирующий | |
| 13 | К***3 | Втулка | |
| 14 | К***6 | Шайба | |
| 15 | К***2 | Втулка | |
| 16 | К***7 | Прокладка | |
| 17 | К***1 | Прокладка | |
| 18 | К***2 | Прокладка | |
| 19 | К***3 | Шайба | |
| 20 | К***1 | Болт | |
| 21 | К***9 | Прокладка | |
| 22 | К***1 | Прокладка | |
| 23 | К***А | Шайба | |
| 24 | К***8 | Шайба специальная | |
| 25 | Б***6 | Болт М10-6eзх16-7796 | |
| 26 | Б***6 | Болт М12-6eх35-7796 | |
| 27 | Б***6 | Болт 3М12-6eх35-7796 | |
| 28 | Б***6 | Болт М16Х1,5-6eх55-7796 | |
| 29 | Г***6 | Гайка М10-6G-2526 | |
| 30 | Г***5 | Гайка М12-6G-5915 | |
| 31 | Г***1 | Гайка М42х1,5-6H-11871 | |
| 32 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 34 | Ш***1 | Шайба С.16.01-11371 | |
| 35 | Ш***2 | Шайба Н 42.01-11872 | |
| 36 | Ш***7 | Шплинт 4х25-397 | |
| 37 | Ш***0 | Шпонка 18х11х140-23360 | |
| 38 | М***3 | Масленка 1.2-19853 | |
| 39 | 3***А | Ремень | |
| 40 | 3***K | Ремень 3 HB BP 3612 K |
