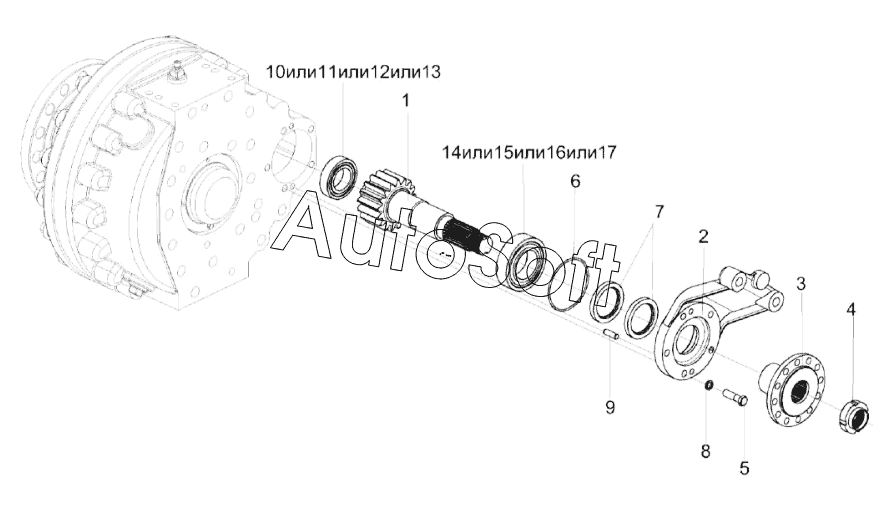

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Редукторы бортовые КЗК-14-0107020-01 и КЗК-14-0107020 (зеркальное отражение) (лист 2)
/125.gif)
7
17
16
15
14
13
12
11
10
9
8
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0107020 | К***0 | Редуктор бортовой | |
| КЗК-14-0107020-01 | К***1 | Редуктор бортовой | |
| 1 | К***5 | Вал-шестерня | |
| 2 | К***0 | Опора | |
| 2 | К***1 | Опора | |
| 2 | К***1 | Опора | |
| 2 | К***1 | Опора | |
| 3 | К***А | Фланец | |
| 4 | К***3 | Гайка | |
| 5 | Б***6 | Болт М14-6eх50-7796 | |
| 6 | 1***3 | Кольцо | |
| 7 | 1***2 | Манжета | |
| 8 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 9 | Ш***8 | Штифт 12х36-3128 | |
| 10 | N***J | Подшипник NJ2210ECJ | |
| 11 | N***M | Подшипник NJ2210EM | |
| 12 | N***1 | Подшипник NJ2210-E-M1 | |
| 13 | N***W | Подшипник NJ2210EW | |
| 14 | N***J | Подшипник NJ2213ECJ | |
| 15 | N***M | Подшипник NJ2213EM | |
| 16 | N***1 | Подшипник NJ2213-E-M1 | |
| 17 | N***W | Подшипник NJ2213EW |
