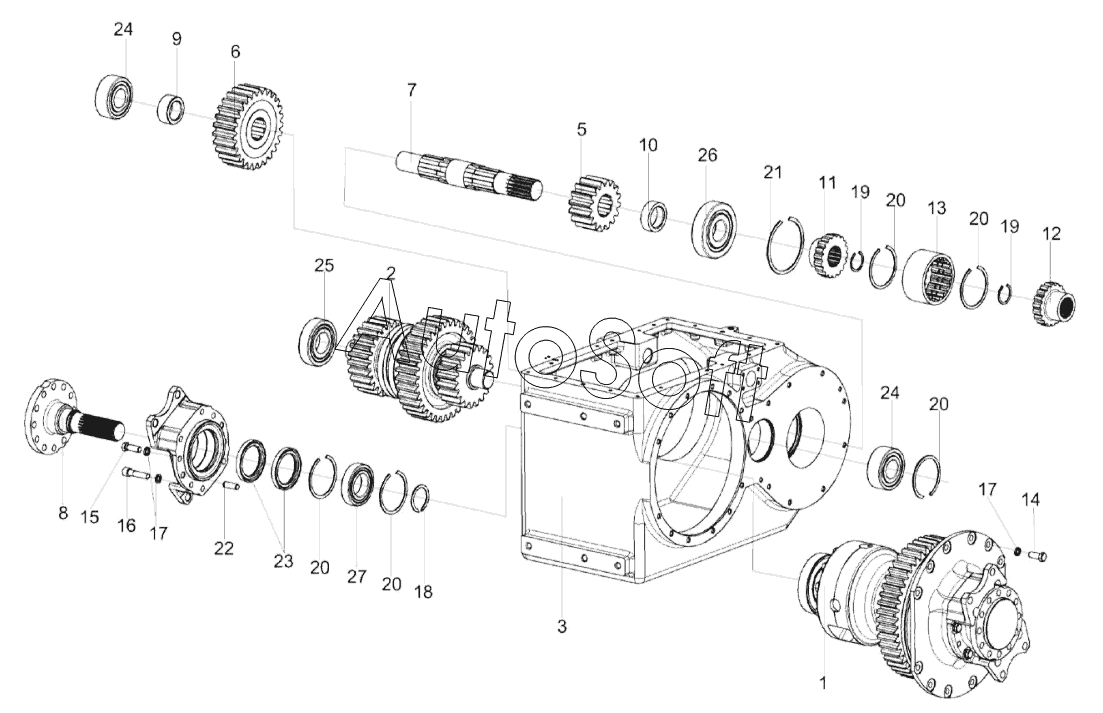

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Коробка передач КЗК-1624-0107030 (лист 2)
/129.gif)
14
27
26
25
24
24
23
22
21
20
20
20
20
20
19
19
18
17
17
16
15
13
12
11
10
9
8
7
6
5
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1624-0107030 | К***0 | Коробка передач | |
| 1 | К***0 | Блок дифференциала | |
| 2 | К***0 | Вал | |
| 3 | К***2 | Корпус | |
| 4 | К***5 | Корпус | |
| 5 | К***1 | Шестерня | |
| 6 | К***3 | Шестерня | |
| 7 | К***5 | Вал | |
| 8 | К***1 | Ось | |
| 9 | К***9 | Втулка | |
| 10 | К***4 | Втулка | |
| 11 | К***5 | Полумуфта | |
| 12 | К***5 | Полумуфта | |
| 13 | У***А | Обойма | |
| 14 | Б***6 | Болт М12-6eх30-7796 | |
| 15 | Б***6 | Болт М12-6eх35-7796 | |
| 16 | В***8 | Винт М12-6eх50-11738 | |
| 17 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 18 | В***0 | Кольцо В50-13940 | |
| 19 | В***1 | Кольцо | |
| 20 | В***1 | Кольцо | |
| 21 | В***1 | Кольцо В120-13941 | |
| 22 | Ш***8 | Штифт 12х36-3128 | |
| 23 | 1***2 | Манжета 1.2-65х90-1-8752 | |
| 24 | N***J | Подшипник NJ2308ECJ | |
| 25 | N***J | Подшипник NJ309ECJ | |
| 26 | N***J | Подшипник NJ409ECJ | |
| 27 | N***J | Подшипник NUP210ECJ |
