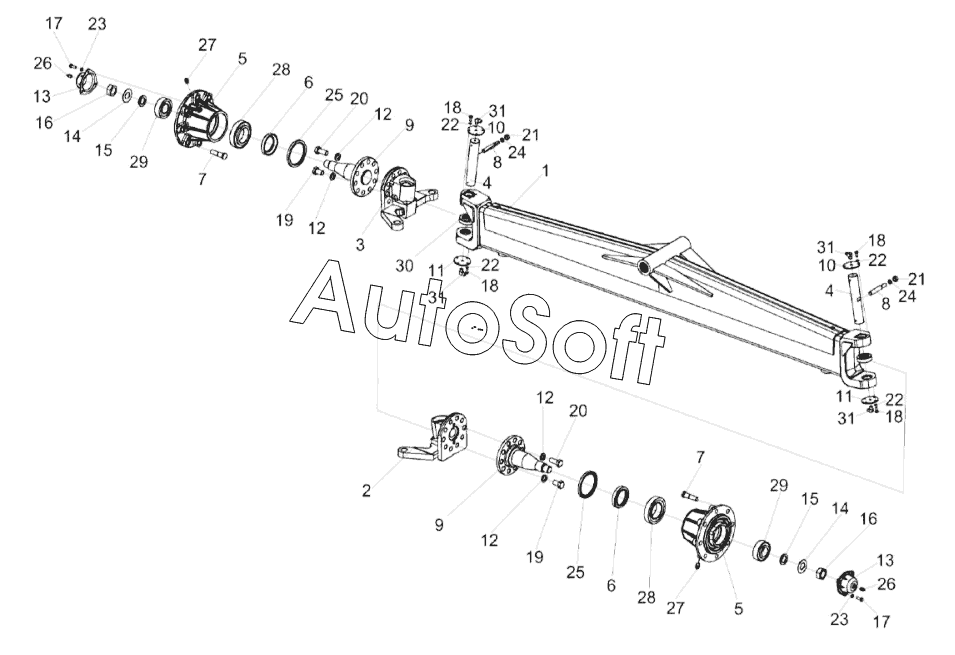

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Мост управляемых колес КЗК-1420-0109000 (лист 1)
/133.gif)
15
15
31
31
31
31
30
29
29
28
28
27
27
25
25
24
24
23
23
22
22
22
22
21
21
20
20
19
19
18
18
18
18
17
17
16
16
14
14
13
13
12
12
12
12
11
11
10
10
9
9
8
8
7
7
6
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0109000 | К***0 | Мост управляемых колес | |
| 1 | К***0 | Балка | |
| 2 | К***0 | Кулак поворотный | |
| 3 | К***1 | Кулак поворотный | |
| 4 | К***3 | Шкворень | |
| 5 | К***1 | Ступица | |
| 6 | К***7 | Кольцо | |
| 7 | К***8 | Болт | |
| 8 | К***А | Клин | |
| 9 | К***3 | Ось | |
| 10 | К***4 | Крышка | |
| 11 | К***2 | Крышка | |
| 12 | К***2 | Шайба | |
| 13 | У***1 | Крышка | |
| 14 | Р***7 | Шайба | |
| 15 | Р***Б | Втулка | |
| 16 | Р***А | Гайка | |
| 17 | Б***6 | Болт М8-6eх20-7796 | |
| 18 | Б***8 | Болт М6-6eх16-7798 | |
| 19 | Б***8 | Болт М24х2-6eх40-7798 | |
| 20 | Б***8 | Болт М24х2-6eх55-7798 | |
| 21 | Г***5 | Гайка М16-6G-5915 | |
| 22 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 25 | 2***2 | Манжета 2.2-120х150-8752 | |
| 27 | М***3 | Масленка 2.2.45-19853 | |
| 28 | 7***5 | Подшипник 7517А-27365 | |
| 29 | 7***5 | Подшипник | |
| 30 | 1***Е | Подшипник | |
| 31 | S***5 | Штуцер угловой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
