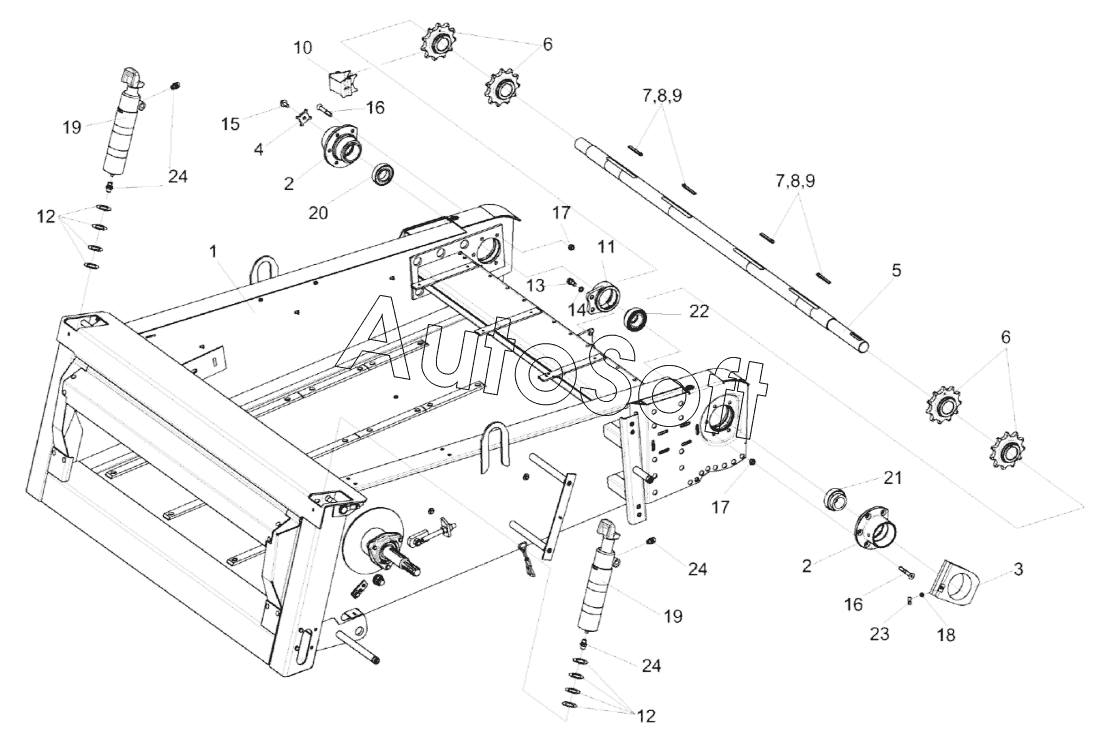

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Камера наклонная КЗК-1420-1800010 (лист 6)
/12.gif)
1
2
2
3
4
5
6
6
7
7
8
8
9
9
10
11
12
12
13
14
15
16
16
17
17
18
19
19
20
21
22
23
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-1800010 | К***0 | Камера наклонная | |
| КЗК-1420-1803010-01 | К***1 | Корпус | |
| 1 | К***В | Рама | |
| 2 | К***А | Корпус | |
| 3 | К***1 | Опора | |
| 4 | К***4 | Звезда | |
| 5 | К***3 | Вал верхний | |
| 6 | К***5 | Звездочка | |
| 7 | К***3 | Шпонка | |
| 8 | К***1 | Шпонка | |
| 9 | К***2 | Шпонка | |
| 10 | К***1 | Корпус | |
| 11 | К***1 | Корпус | |
| 12 | П***4 | Шайба | |
| 13 | У***А | Болт | |
| 14 | У***1 | Шайба | |
| 15 | Б***G | Болт | |
| 16 | В***1 | Винт | |
| 17 | Г***0 | Гайка | |
| 18 | M***1 | Адаптер | |
| 19 | К***0 | Гидроцилиндр поперечного копирования | |
| 19 | М***5 | Гидроцилиндр | |
| 20 | 1***1 | Подшипник 1726209-2RS1 | |
| 21 | Y***9 | Подшипник YET 209 | |
| 22 | Y***0 | Подшипник | |
| 23 | S***3 | Штуцер угловой | |
| 24 | G***4 | Штуцер |
