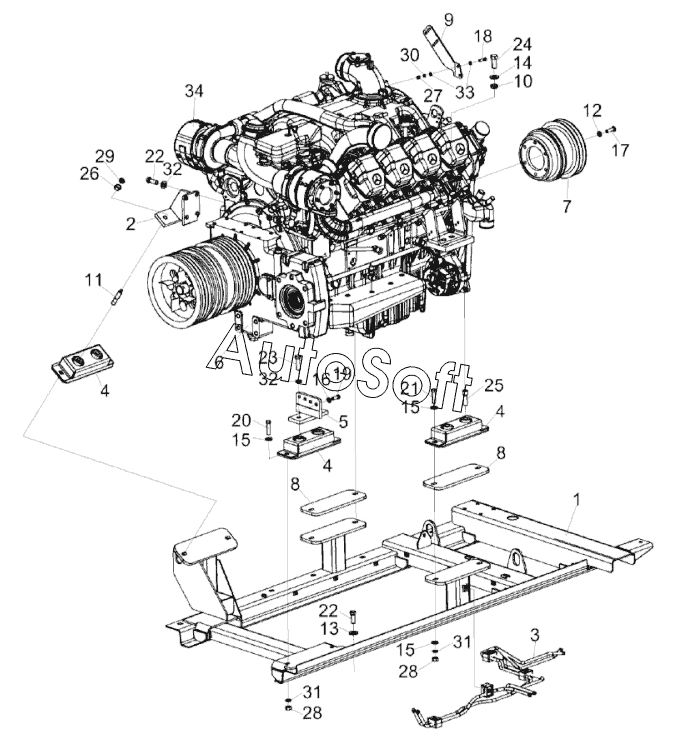

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Двигатель КЗК-16-1-0106010 (лист 1)
/144.gif)
1
2
3
4
4
4
5
6
7
8
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
28
29
30
31
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0106010 | К***0 | Двигатель | |
| 1 | К***0 | Рама подмоторная | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Установка топливопроводов | |
| 4 | К***0 | Амортизатор | |
| 5 | К***0 | Опора | |
| 6 | К***0 | Мультипликатор | |
| 7 | К***1 | Шкив | |
| 8 | К***4 | Накладка | |
| 9 | К***4 | Кронштейн | |
| 10 | К***А | Втулка | |
| 11 | К***5 | Шпилька | |
| 12 | К***8 | Шайба | |
| 13 | К***А | Шайба | |
| 14 | П***4 | Шайба | |
| 15 | У***3 | Шайба | |
| 16 | У***7 | Шайба | |
| 17 | У***8 | Болт | |
| 18 | Б***6 | Болт М8-6eх30-7796 | |
| 19 | Б***6 | Болт М12-6eх30-7786 | |
| 20 | Б***6 | Болт М14-6eх45-7796 | |
| 21 | Б***6 | Болт М14-6eх55-7796 | |
| 22 | Б***6 | Болт М16-6eх45-7796 | |
| 23 | Б***6 | Болт М16-6eх55-7796 | |
| 24 | Б***8 | Болт | |
| 25 | В***8 | Винт М16-6eх50-11738 | |
| 26 | Г***6 | Гайка М14-6G-2526 | |
| 27 | Г***5 | Гайка М8-6G-5915 | |
| 28 | Г***5 | Гайка М14-6G-5915 | |
| 29 | Г***5 | Гайка М16-6G-5915 | |
| 30 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 33 | Ш***1 | Шайба C.8.01-11371 | |
| 34 | О***A | Двигатель ОМ 502 LA |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
