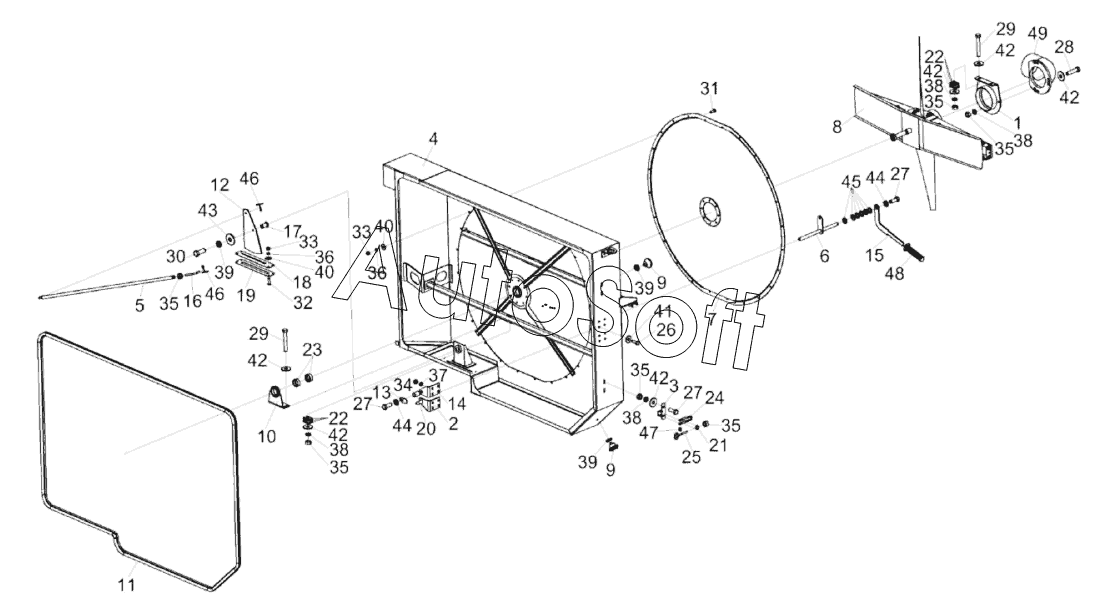

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Воздухозаборник КЗК-16-1-0106700
/152.gif)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
27
27
28
29
29
30
31
32
33
33
34
35
35
35
35
35
35
36
36
37
38
38
38
38
39
39
39
40
40
41
42
42
42
42
42
42
43
44
44
45
46
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0106460 | К***0 | Замок | |
| КЗК-16-1-0106700 | К***0 | Воздухозаборник | |
| 1 | К***0 | Опора | |
| 2 | К***0 | Кронштейн | |
| 3 | К***3 | Основание | |
| 4 | К***0 | Диффузор | |
| 5 | К***0 | Тяга | |
| 6 | К***0 | Рычаг | |
| 7 | К***0 | Сетка | |
| 8 | К***А | Пылесъемник | |
| 9 | К***0 | Ручка | |
| 10 | У***0 | Опора | |
| 11 | К***1 | Уплотнитель | |
| 12 | К***2 | Пластина | |
| 13 | К***3 | Пластина | |
| 14 | К***4 | Кронштейн | |
| 15 | К***0 | Кронштейн | |
| 16 | К***4 | Тяга | |
| 17 | К***7 | Бонка | |
| 18 | К***А | Прокладка | |
| 19 | К***1 | Пластина | |
| 20 | К***4 | Втулка | |
| 21 | К***3 | Гайка | |
| 22 | У***2 | Прокладка | |
| 23 | У***8 | Втулка | |
| 24 | 8***5 | Скоба | |
| 25 | 8***1 | Крюк | |
| 26 | Б***6 | Болт М6-6ех16-7796 | |
| 27 | Б***6 | Болт М8-6eх20-7796 | |
| 28 | Б***6 | Болт М8-6eх35-7796 | |
| 29 | Б***6 | Болт М8-6eх50-7796 | |
| 30 | Б***6 | Болт М10-6eх25-7796 | |
| 31 | В***5 | Винт | |
| 32 | В***3 | Винт B.М5-6eх16-17473 | |
| 33 | Г***7 | Гайка М5-6G-5927 | |
| 34 | Г***5 | Гайка М6-6G-5915 | |
| 35 | Г***5 | Гайка М8-6G-5915 | |
| 36 | Ш***2 | Шайба 5Т.65Г-6402 | |
| 37 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 39 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 40 | Ш***8 | Шайба C 5.01-6958 | |
| 41 | Ш***8 | Шайба C 6.01-6958 | |
| 42 | Ш***8 | Шайба C 8.01-6958 | |
| 43 | Ш***8 | Шайба C 10.01-6958 | |
| 44 | Ш***1 | Шайба C.8.05-11371 | |
| 45 | Ш***1 | Шайба C.16.05-11371 | |
| 46 | Ш***7 | Шплинт 3,2х20-397 | |
| 47 | З***2 | Заклепка 2.4х10.01-12642 | |
| 48 | 3***0 | Рукоятка руля левая А, ОН 2307-017-69 | |
| 49 | У***5 | Шланг |
