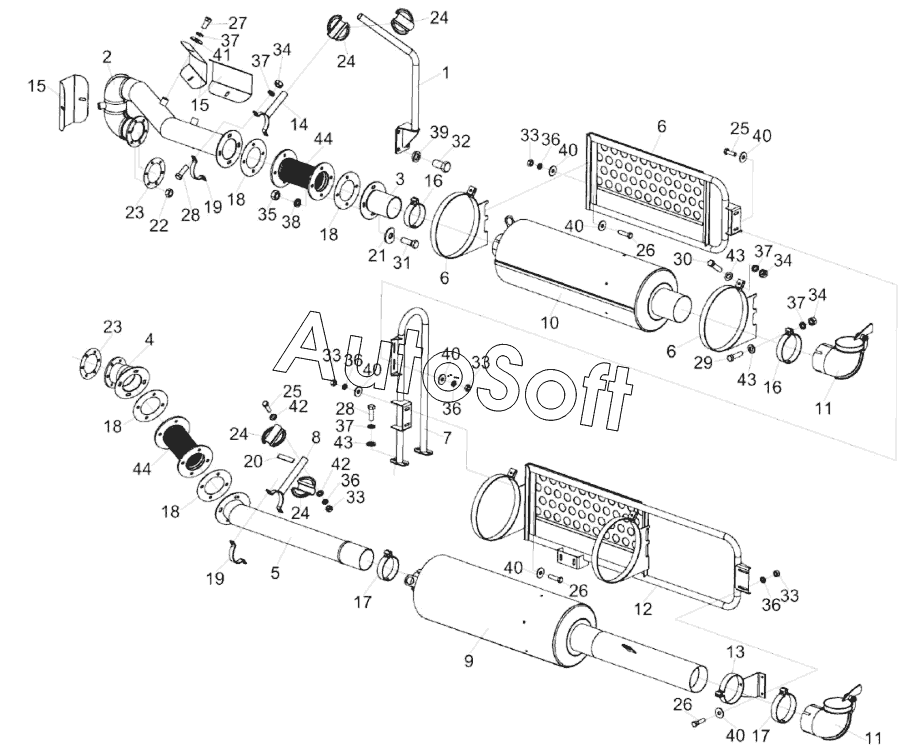

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка глушителя КЗК-16-1-0106060
/154.gif)
1
2
3
4
5
6
6
6
7
8
9
10
11
11
12
13
14
15
15
16
16
17
17
18
18
18
18
19
19
20
21
22
23
23
24
24
24
24
25
25
26
26
26
27
28
28
29
30
31
32
33
33
33
33
33
34
34
34
35
36
36
36
36
36
37
37
37
37
37
38
39
40
40
40
40
40
40
40
41
42
42
43
43
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0106060 | К***0 | Установка глушителя | |
| 1 | К***0 | Опора | |
| 2 | К***0 | Труба выпускная | |
| 3 | К***0 | Труба | |
| 4 | К***0 | Патрубок | |
| 5 | К***0 | Труба | |
| 6 | К***0 | Ограждение | |
| 7 | К***0 | Опора | |
| 8 | К***0 | Хомут | |
| 9 | К***0 | Глушитель | |
| 10 | К***1 | Глушитель | |
| 11 | К***0 | Труба | |
| 12 | К***0 | Ограждение | |
| 13 | К***0 | Хомут | |
| 14 | К***1 | Хомут | |
| 15 | К***9 | Кронштейн | |
| 16 | К***7 | Хомут | |
| 17 | К***1 | Хомут | |
| 18 | К***7 | Прокладка | |
| 19 | К***3 | Хомут | |
| 20 | К***6 | Прокладка | |
| 21 | У***7 | Шайба | |
| 22 | У***4 | Гайка | |
| 23 | У***3 | Прокладка | |
| 24 | У***1 | Кронштейн | |
| 25 | Б***6 | Болт М8-6eх25-7796 | |
| 26 | Б***6 | Болт М8-6eх30-7796 | |
| 27 | Б***6 | Болт М10-6eх20-7796 | |
| 28 | Б***6 | Болт М10-6ех30-7796 | |
| 29 | Б***6 | Болт М10-6eх35-7796 | |
| 30 | Б***6 | Болт М10-6eх40-7796 | |
| 31 | Б***6 | Болт М12-6eх35-7796 | |
| 32 | Б***6 | Болт М16-6ех30-7796 | |
| 33 | Г***5 | Гайка М8-6G-5915 | |
| 34 | Г***5 | Гайка М10-6G-5915 | |
| 35 | Г***5 | Гайка М12-6G-5915 | |
| 36 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 37 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 39 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 40 | Ш***8 | Шайба C 8.01-6958 | |
| 41 | Ш***8 | Шайба С.10.01-6958 | |
| 42 | Ш***1 | Шайба С.8.01-11371 | |
| 43 | Ш***1 | Шайба C.10.01-11371 | |
| 44 | S***0 | Сильфон |
