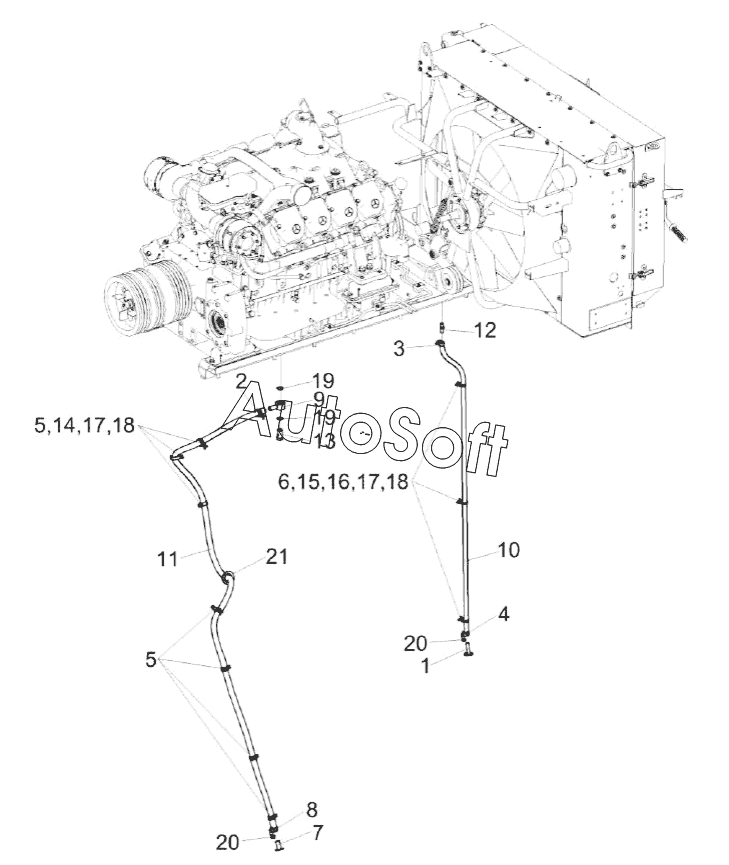

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка сливных рукавов КЗК-16-1-0106500
/159.gif)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0106500 | К***0 | Установка сливных рукавов | |
| 1 | К***0 | Пробка | |
| 2 | А***0 | Хомут стяжной | |
| 3 | А***0 | Хомут стяжной | |
| 4 | К***0 | Хомут стяжной | |
| 5 | К***4 | Хомут | |
| 6 | К***3 | Хомут | |
| 7 | У***0 | Пробка | |
| 8 | У***0 | Хомут стяжной | |
| 9 | У***0 | Угольник поворотный | |
| 10 | К***3 | Рукав | |
| 11 | Р***0 | Рукав 20x29-1,6 - 10362 | |
| 12 | У***4 | Штуцер | |
| 13 | У***3 | Штуцер | |
| 14 | Б***6 | Болт М8-6gх20-7796 | |
| 15 | Б***6 | Болт М8-6gх25-7796 | |
| 16 | Г***5 | Гайка М8-6G-5915 | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | Ш***1 | Шайба C.8.01-11371 | |
| 19 | 2***8 | Прокладка | |
| 20 | П***7 | Пломба 16,5/7 | |
| 21 | 5***9 | Втулка |
