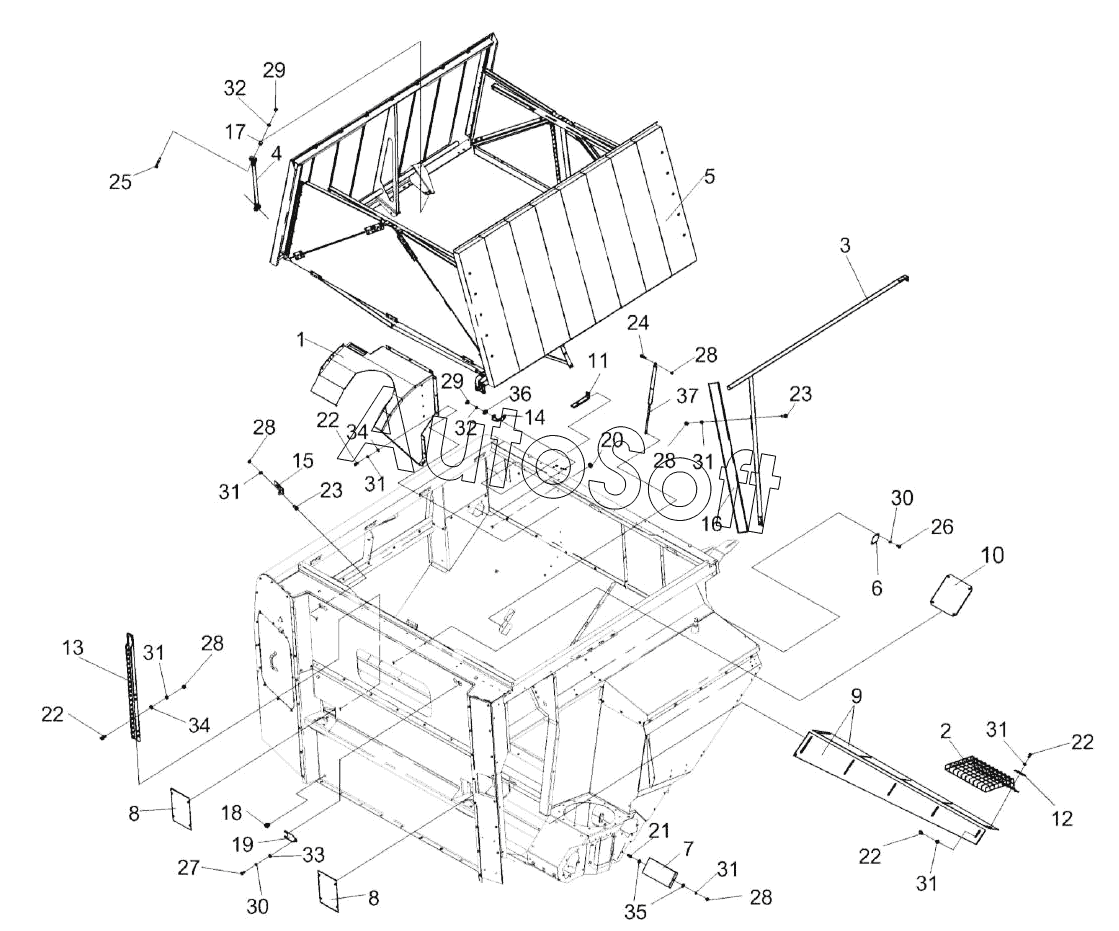

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Бункер КЗК-16-1-0203010 (лист 3)
/164.gif)
29
29
20
21
22
22
22
22
23
23
24
25
26
27
28
28
28
28
28
19
30
30
31
31
31
31
31
31
31
32
32
33
34
34
35
36
37
10
1
2
3
4
5
6
7
8
8
9
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0203010 | К***0 | Бункер | |
| 1 | К***Б | Кожух | |
| 2 | К***0 | Ограждение | |
| 3 | К***А | Стойка | |
| 4 | К***0 | Тяга | |
| 5 | К***Б | Установка крыши бункера | |
| 6 | К***3 | Крышка | |
| 7 | К***4 | Заслонка | |
| 8 | К***6 | Крышка | |
| 9 | К***8 | Заслонка | |
| 10 | К***9 | Накладка | |
| 11 | К***1 | Кронштейн | |
| 12 | К***7 | Прижим | |
| 13 | К***8 | Держатель | |
| 14 | К***А | Держатель | |
| 15 | К***4 | Кронштейн | |
| 16 | К***8 | Желоб | |
| 17 | К***7 | Втулка | |
| 18 | К***3 | Пробка | |
| 19 | К***5 | Накладка | |
| 20 | У***3 | Втулка | |
| 21 | Б***6 | Болт М8-6eх16-7796 | |
| 22 | Б***6 | Болт М8-6eх20-7796 | |
| 23 | Б***6 | Болт М8-6eх25-7796 | |
| 24 | Б***6 | Болт М8-6eх35-7796 | |
| 25 | Б***6 | Болт М10-6eх60-7796 | |
| 26 | Б***6 | Болт | |
| 27 | Б***8 | Болт М6-6eх16-7798 | |
| 28 | Г***5 | Гайка М8-6G-5915 | |
| 29 | Г***5 | Гайка М10-6G-5915 | |
| 30 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 33 | Ш***8 | Шайба C 6.01-6958 | |
| 34 | Ш***8 | Шайба C 8.01-6958 | |
| 35 | Ш***1 | Шайба C.8.01-11371 | |
| 36 | Ш***1 | Шайба C.10.01-11371 | |
| 37 | 0***N | Пружина газовая |
