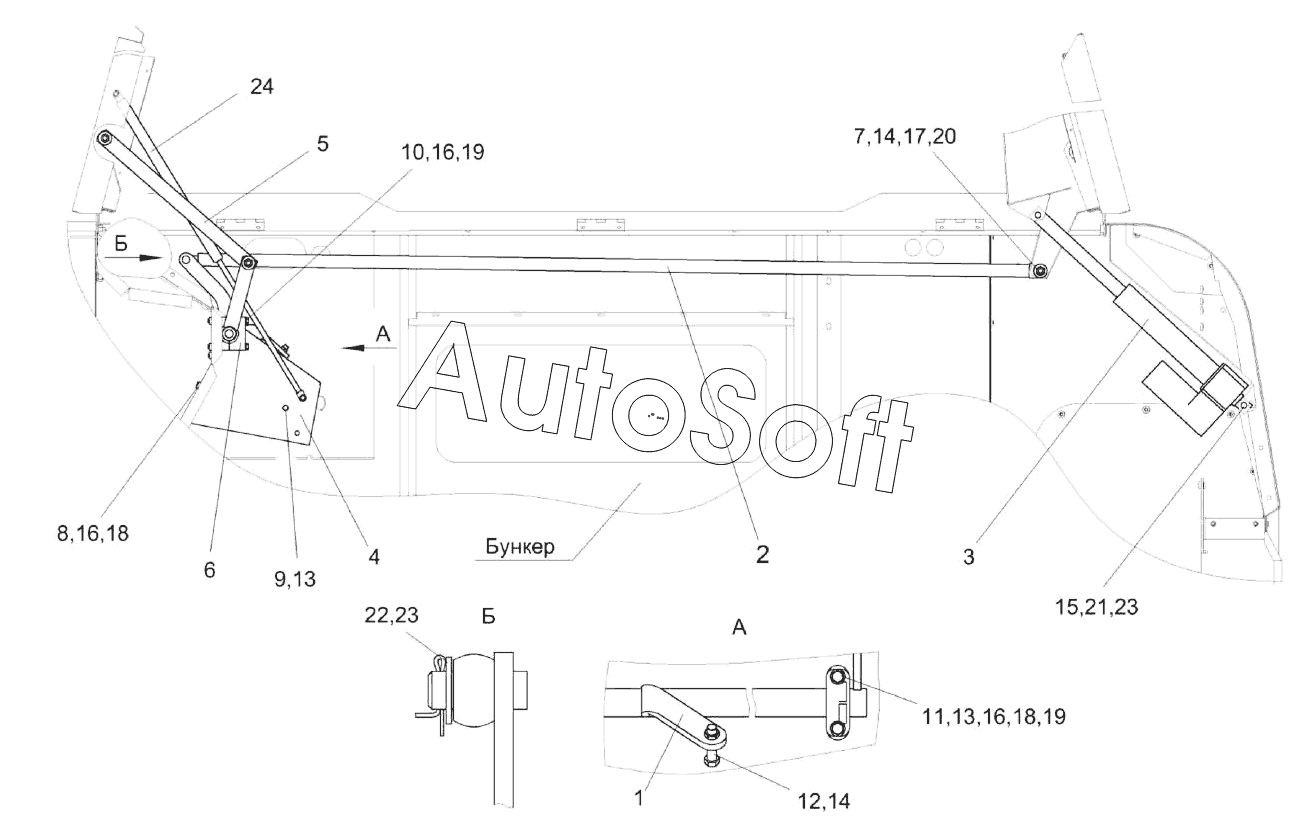

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка механизма трансформации КЗК-14-0204040А
/175.gif)
12
24
23
23
22
21
20
19
19
18
18
17
16
16
16
15
14
14
13
13
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0204040А | К***А | Установка механизма трансформации | |
| 1 | К***Б | Синхронизатор | |
| 2 | К***Б | Тяга | |
| 3 | К***0 | Электромеханизм бункера | |
| 4 | К***А | Кронштейн | |
| 5 | К***Б | Тяга | |
| 6 | К***2 | Опора | |
| 7 | К***1 | Болт | |
| 8 | Б***6 | Болт М8-6eх20-7796 | |
| 9 | Б***6 | Болт М8-6eх40-7796 | |
| 10 | Б***6 | Болт М8-6eх80-7796 | |
| 11 | Б***6 | Болт М8-6eх85-7796 | |
| 12 | Б***6 | Болт М10-6eх55-7796 | |
| 13 | Г***5 | Гайка М8-6G-5915 | |
| 14 | Г***5 | Гайка М10-6G-5915 | |
| 15 | 6***0 | Ось 6-12 b12х55-9650 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | Ш***8 | Шайба C 8.01-6958 | |
| 19 | Ш***1 | Шайба C.8.01-11371 | |
| 20 | Ш***1 | Шайба C.10.01-11371 | |
| 21 | Ш***1 | Шайба C.12.01-11371 | |
| 22 | Ш***1 | Шайба C.16.01-11371 | |
| 23 | Ш***7 | Шплинт 2,5х20-397 | |
| 24 | 0***N | Пружина газовая 095192 0600N |
