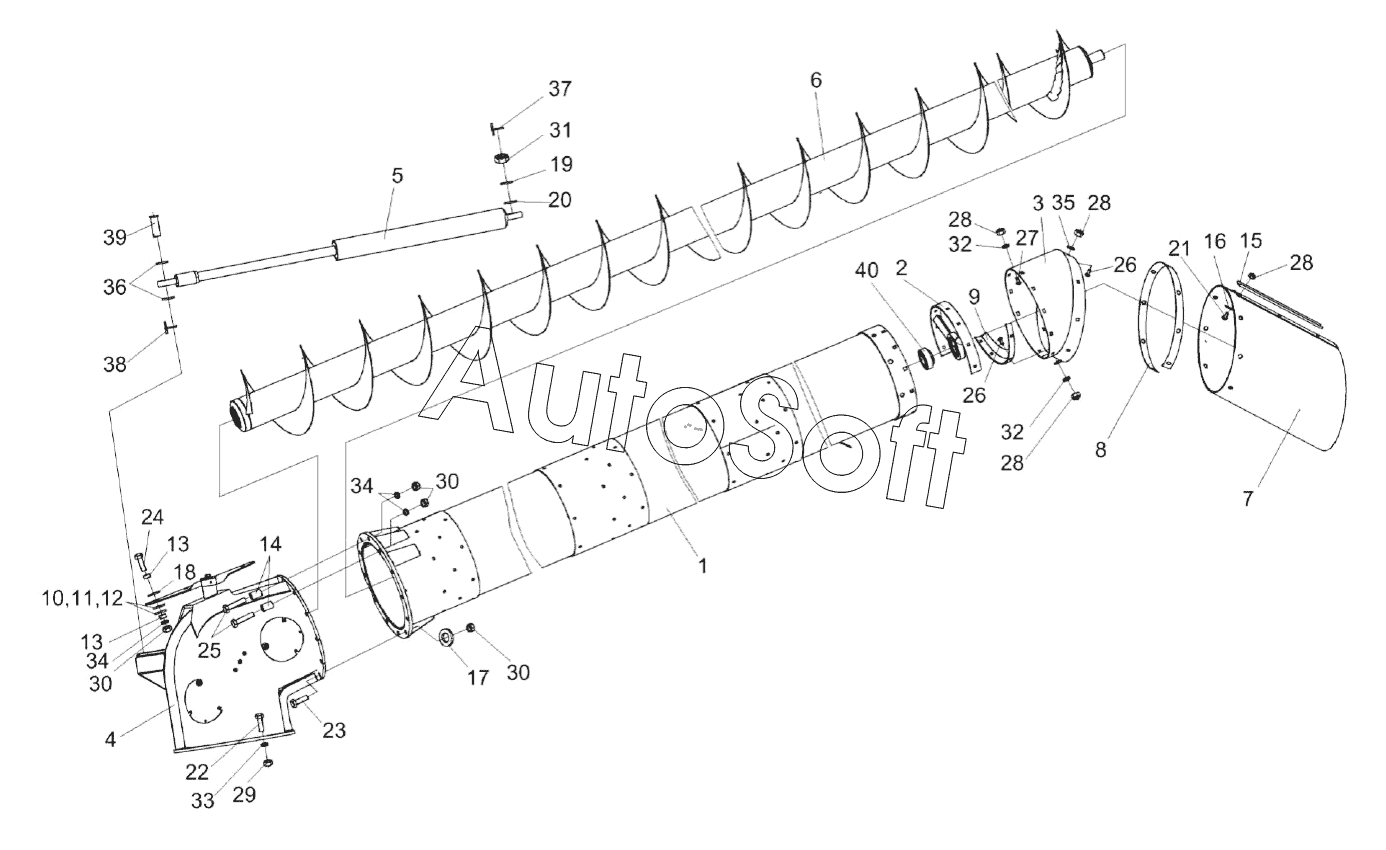

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка системы выгрузки КЗК-1420-0206000
/180.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
28
28
28
29
30
30
30
31
32
32
33
34
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0206000 | К***0 | Установка системы выгрузки | |
| 1 | К***0 | Кожух | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Кожух | |
| 4 | К***0 | Отвод с редуктором | |
| 5 | К***0 | Гидроцилиндр поворота выгрузного шнека | |
| 6 | К***0 | Шнек поворотный выгрузной | |
| 6 | К***0 | Шнек с отводом | |
| 7 | К***2 | Фартук | |
| 8 | К***6 | Обечайка | |
| 9 | К***7 | Обечайка | |
| 10 | К***1 | Пластина | |
| 11 | К***1 | Пластина | |
| 12 | К***2 | Пластина | |
| 13 | К***3 | Втулка | |
| 14 | К***1 | Втулка | |
| 15 | К***А | Планка | |
| 16 | К***1 | Планка | |
| 17 | К***9 | Шайба | |
| 18 | К***2 | Шайба | |
| 19 | К***2 | Шайба | |
| 20 | У***5 | Шайба | |
| 21 | Б***6 | Болт М8-6eх20.88-7796 | |
| 22 | Б***6 | Болт М10-6ех40.88-7796 | |
| 23 | Б***6 | Болт М12-6ех40.109-7796 | |
| 24 | Б***6 | Болт М12-6ех65-7796 | |
| 25 | Б***6 | Болт М12-6ех80-7796 | |
| 26 | Б***2 | Болт М8-6ех20-7802 | |
| 27 | Б***2 | Болт М8-6ех25-7802 | |
| 28 | Г***5 | Гайка М8-6G.8-5915 | |
| 29 | Г***5 | Гайка М10-6G.8-5915 | |
| 30 | Г***5 | Гайка М12-6G.8-5915 | |
| 31 | Г***5 | Гайка М24х2-6G.04 -5935 | |
| 32 | Ш***2 | Шайба | |
| 33 | Ш***2 | Шайба | |
| 34 | Ш***2 | Шайба | |
| 35 | Ш***8 | Шайба С8.01-6958 | |
| 36 | Ш***9 | Шайба 25.01-9649 | |
| 37 | Ш***7 | Шплинт 5х45-397 | |
| 38 | Ш***7 | Шплинт 6,3х45-397 | |
| 39 | 6***0 | Ось 6-25 b12х70-9650 | |
| 40 | 1***7 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
