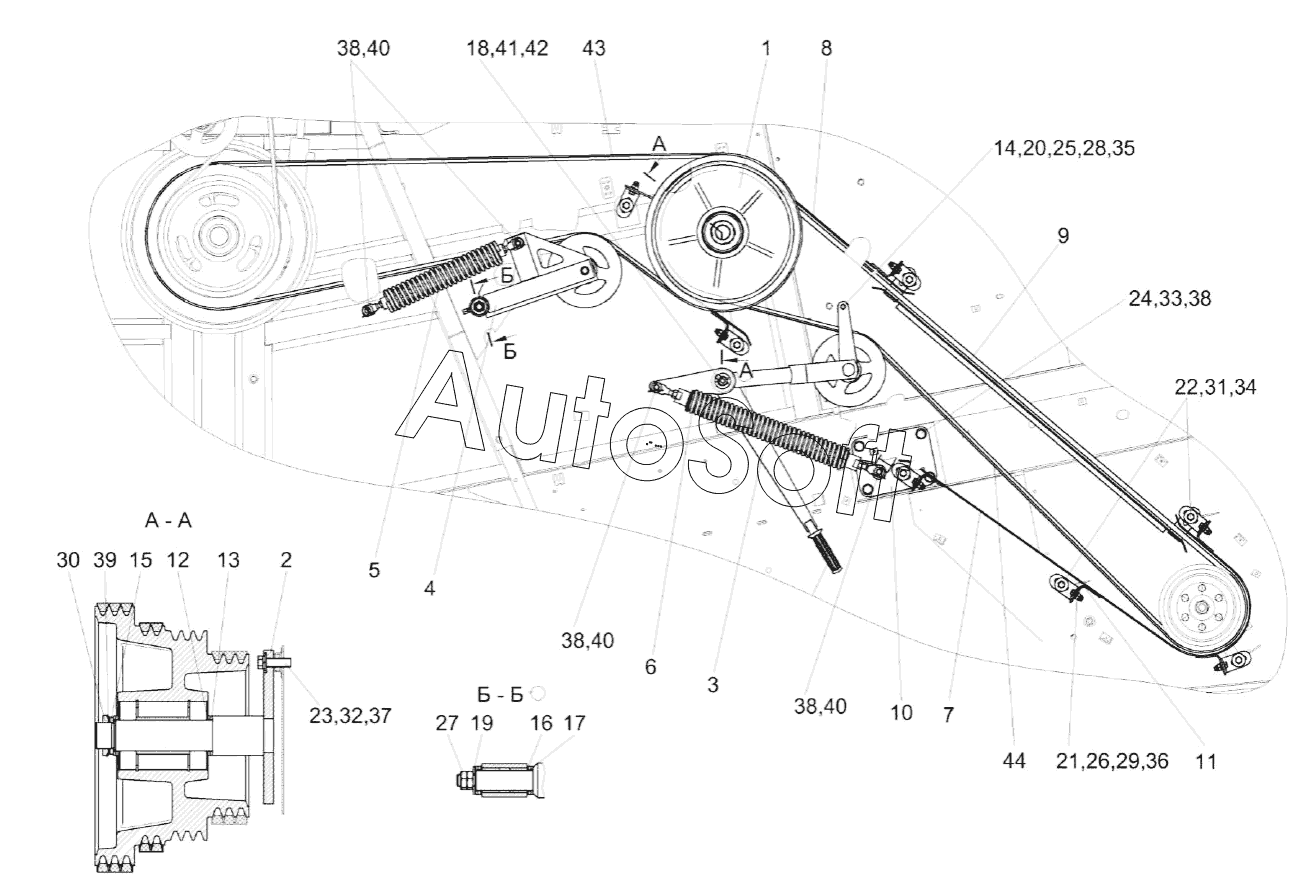

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка привода соломоизмельчителя КЗК-14-0290400Б
/199.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
38
39
40
40
40
41
42
43
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0290400Б | К***Б | Установка привода соломоизмельчителя | |
| 1 | К***0 | Контрпривод | |
| 2 | К***0 | Опора | |
| 3 | К***А | Натяжник | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Пружина | |
| 6 | К***А | Пружина | |
| 7 | К***А | Щиток | |
| 8 | К***А | Щиток | |
| 9 | К***А | Щиток | |
| 10 | К***0 | Опора | |
| 11 | К***А | Кронштейн | |
| 12 | К***4 | Шайба | |
| 13 | К***1 | Шайба | |
| 14 | К***6 | Втулка | |
| 15 | К***2 | Шайба | |
| 16 | К***4 | Шайба | |
| 17 | К***1 | Шайба | |
| 18 | К***2 | Шайба | |
| 19 | К***1 | Шайба | |
| 20 | Б***6 | Болт | |
| 21 | Б***6 | Болт М10-6eХ30-7796 | |
| 22 | Б***6 | Болт | |
| 23 | Б***6 | Болт | |
| 24 | Б***6 | Болт | |
| 25 | Г***6 | Гайка М8-6G-2526 | |
| 26 | Г***6 | Гайка М10-6G-2526 | |
| 27 | Г***6 | Гайка М20Х1,5-6G-2526 | |
| 28 | Г***5 | Гайка М8-6G-5915 | |
| 29 | Г***5 | Гайка М10-6G-5915 | |
| 30 | Г***1 | Гайка | |
| 31 | Ш***2 | Шайба 12.65Г-6402 | |
| 32 | Ш***2 | Шайба 14.65Г-6402 | |
| 33 | Ш***2 | Шайба 16.65Г-6402 | |
| 34 | Ш***8 | Шайба C 12.01-6958 | |
| 35 | Ш***1 | Шайба C.8.01-11371 | |
| 36 | Ш***1 | Шайба C.10.01-11371 | |
| 37 | Ш***1 | Шайба C.14.01-11371 | |
| 38 | Ш***1 | Шайба C.16.01-11371 | |
| 39 | Ш***2 | Шайба 42.01-11872 | |
| 40 | Ш***2 | Шплинт | |
| 41 | В***2 | Кольцо | |
| 42 | S***3 | Штуцер угловой | |
| 43 | 3***A | Ремень | |
| 43 | 3***A | Ремень | |
| 44 | 2***K | Ремень 2 HB BP 4250 K |
