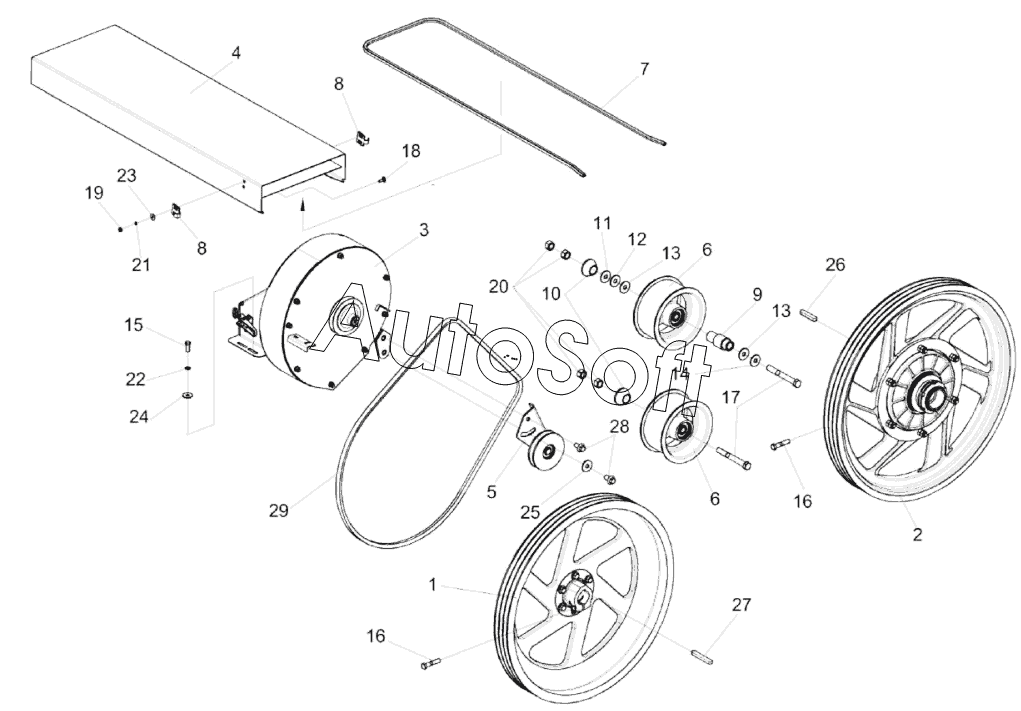

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка привода и вентилятора КЗК-1420-1809000
/19.gif)
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-1808050 | К***0 | Воздухозаборник | |
| КЗК-1420-1809000 | К***0 | Установка привода и вентилятора | |
| 1 | К***0 | Шкив | |
| 2 | К***0 | Муфта предохранительная | |
| 3 | К***0 | Вентилятор | |
| 4 | К***0 | Кожух | |
| 5 | К***0 | Ролик натяжной | |
| 6 | К***0 | Ролик | |
| 7 | К***2 | Уплотнение | |
| 8 | К***5 | Кронштейн | |
| 9 | К***3 | Втулка | |
| 10 | К***4 | Втулка | |
| 11 | К***9 | Шайба | |
| 12 | К***1 | Шайба | |
| 13 | К***2 | Шайба | |
| 14 | К***3 | Шайба | |
| 15 | Б***6 | Болт М10-6eх25-7796 | |
| 16 | Б***6 | Болт М12-6eх55-7796 | |
| 17 | Б***6 | Болт | |
| 18 | Б***2 | Болт М6-6eх16-7802 | |
| 19 | Г***5 | Гайка М6-6G-5915 | |
| 20 | Г***5 | Гайка М16-6G-5915 | |
| 21 | Ш***2 | Шайба 6.65Г-6402 | |
| 22 | Ш***2 | Шайба 10.65Г-6402 | |
| 23 | Ш***8 | Шайба C 6.01-6958 | |
| 24 | Ш***8 | Шайба C 10.01-6958 | |
| 25 | Ш***8 | Шайба C 12.01-6958 | |
| 26 | Ш***0 | Шпонка 14х9х70-23360 | |
| 27 | Ш***0 | Шпонка 14х9х90-23360 | |
| 28 | Б***G | Болт | |
| 29 | B***d | Ремень B/17 2100 Ld |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
