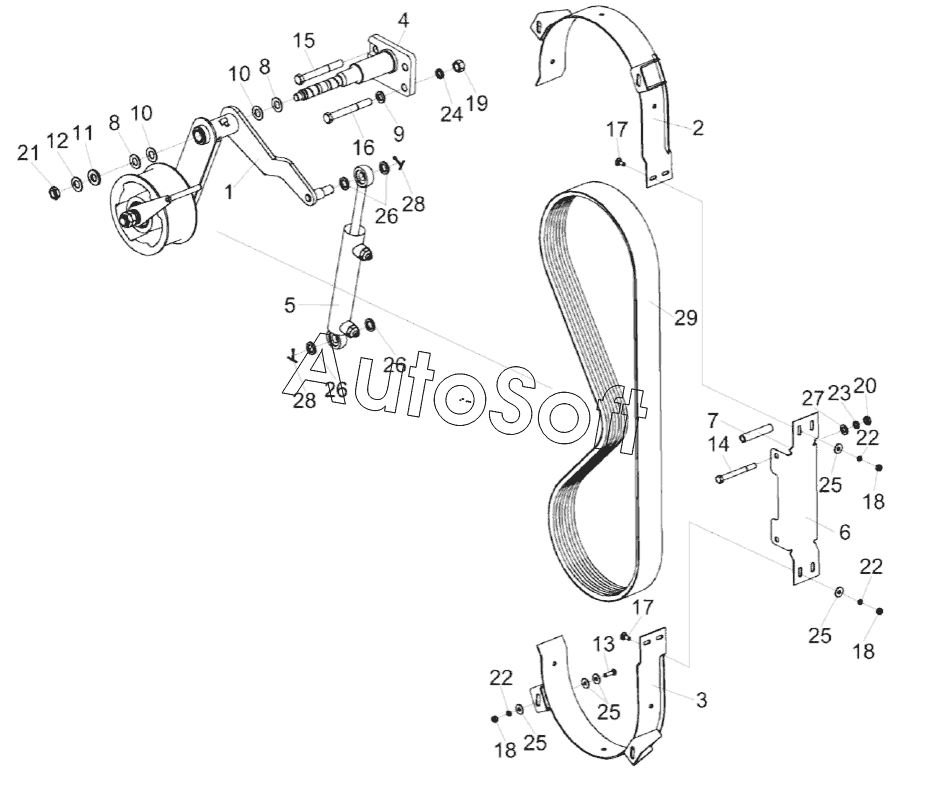

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка первой ступени привода соломоизмельчителя КЗК-16-1-0290900А
/205.gif)
15
29
28
28
27
26
26
26
25
25
25
25
24
23
22
22
22
21
20
19
18
18
18
17
17
16
14
13
12
11
10
10
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0290900А | К***А | Установка первой ступени привода соломоизмельчителя | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Щиток | |
| 3 | К***0 | Щиток | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Гидроцилиндр выгрузки зернового бункера | |
| 6 | К***3 | Щиток | |
| 7 | К***1 | Втулка | |
| 8 | К***4 | Шайба регулировочная | |
| 9 | К***2 | Шайба | |
| 10 | К***9 | Шайба регулировочная | |
| 11 | П***4 | Шайба | |
| 12 | П***5 | Шайба | |
| 13 | Б***6 | Болт М8-6ех25.109-7796 | |
| 14 | Б***6 | Болт | |
| 15 | Б***6 | Болт | |
| 16 | Б***6 | Болт М16-6ех130-7796 | |
| 17 | Б***2 | Болт М8-6ех20-7802 | |
| 18 | Г***5 | Гайка М8-6G-5915 | |
| 19 | Г***5 | Гайка М16-6G-5915 | |
| 20 | Г***6 | Гайка М 12-6G-5916 | |
| 21 | Г***6 | Гайка М18х1,5-6G-5916 | |
| 22 | Ш***2 | Шайба 8.65Г-6402 | |
| 23 | Ш***2 | Шайба 12.65Г-6402 | |
| 24 | Ш***2 | Шайба 16.65Г-6402 | |
| 25 | Ш***8 | Шайба С8.01-6958 | |
| 26 | Ш***9 | Шайба 20.01-9649 | |
| 27 | Ш***1 | Шайба С12.01-11371 | |
| 28 | Ш***7 | Шплинт 4х32-397 | |
| 29 | 4***A | Ремень |
