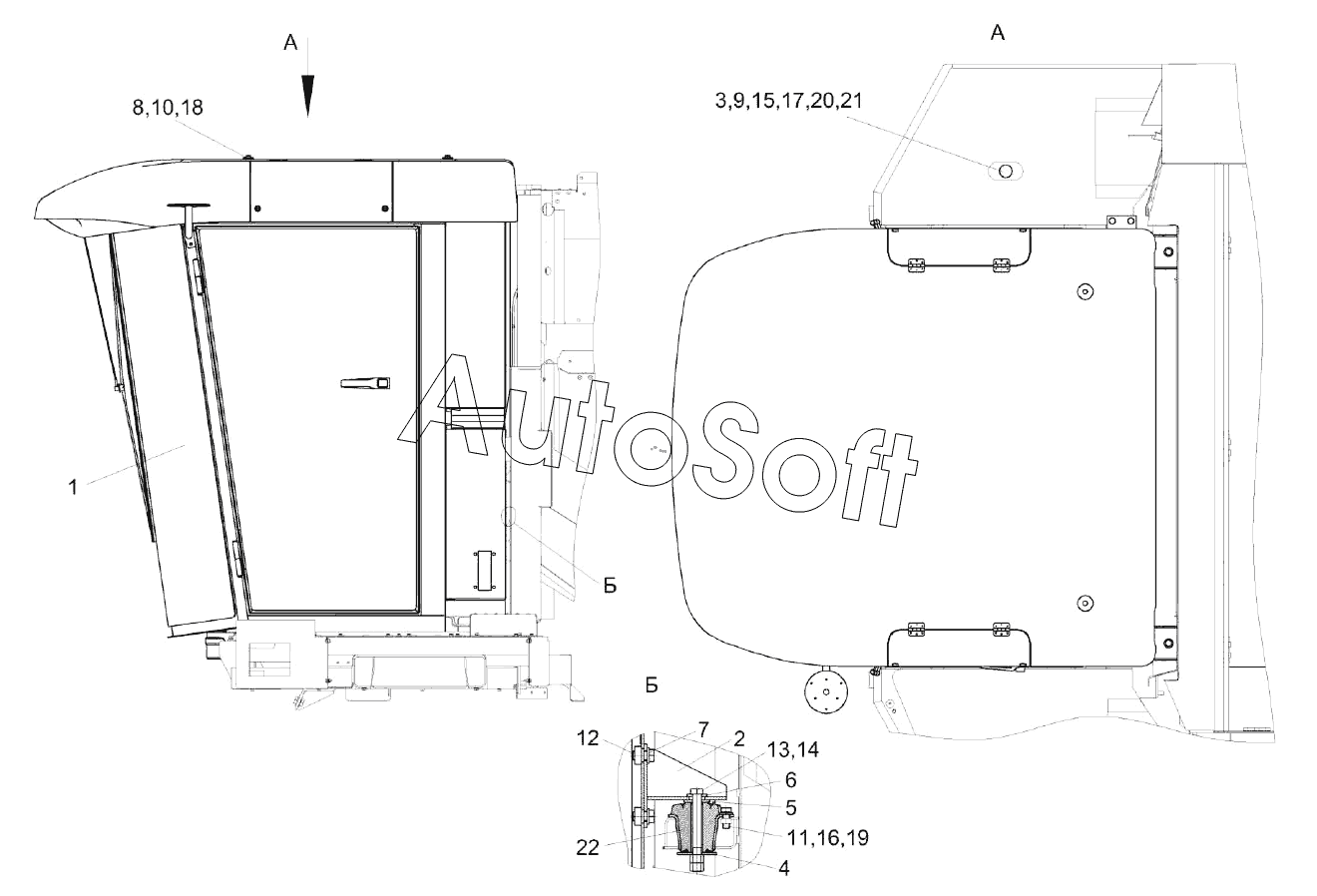

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка кабины КЗК-14-0120000-01
/209.gif)
11
22
21
20
19
18
17
16
15
14
13
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0120000-01 | К***1 | Установка кабины | |
| 1 | К***1 | Кабина | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Кронштейн | |
| 4 | К***2 | Основание | |
| 5 | К***1 | Проставка | |
| 6 | К***А | Шайба | |
| 7 | У***7 | Шайба | |
| 8 | С***8 | Прокладка | |
| 9 | Б***6 | Болт М8-6ех20-7796 | |
| 10 | Б***6 | Болт | |
| 11 | Б***6 | Болт М12-6ех30-7796 | |
| 12 | Б***6 | Болт М16-6ех30-7796 | |
| 13 | Б***6 | Болт | |
| 14 | Г***5 | Гайка М16-6G-5915 | |
| 15 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 16 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 17 | Ш***8 | Шайба С8.01-6958 | |
| 18 | Ш***8 | Шайба С12.01-6958 | |
| 19 | Ш***1 | Шайба С.12.01-11371 | |
| 20 | Л***а | Лента стяжная зубчатая | |
| 21 | С***4 | Стеклоомыватель | |
| 22 | B***0 | Виброизолятор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
