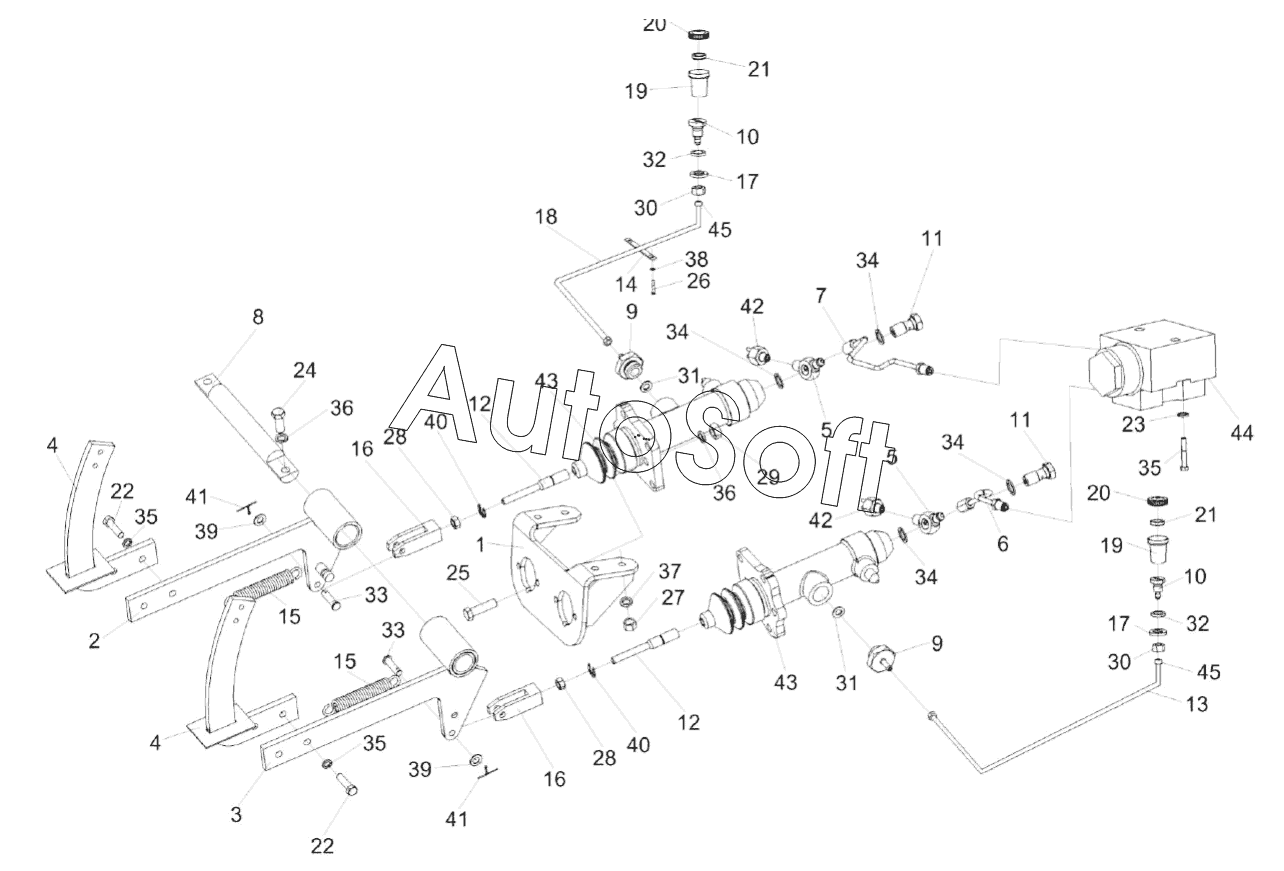

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Площадка управления КЗК-1420-0119000-01 (лист 2)
/212.gif)
1
2
3
4
4
5
5
6
7
8
9
9
10
10
11
11
12
12
13
14
15
15
16
16
17
17
18
19
19
20
20
21
21
22
22
23
24
25
26
27
28
28
29
30
30
31
31
32
32
33
33
34
34
34
34
35
35
35
36
36
37
38
39
39
40
40
41
41
42
42
43
43
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0119000-01 | К***1 | Площадка управления | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Рычаг | |
| 3 | К***1 | Рычаг | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Угольник | |
| 6 | К***0 | Трубопровод | |
| 7 | К***0 | Трубопровод | |
| 8 | К***5 | Ось | |
| 9 | К***1 | Штуцер переходной | |
| 10 | К***2 | Болт | |
| 11 | К***5 | Штуцер | |
| 12 | К***3 | Шток | |
| 13 | К***2 | Шланг | |
| 14 | К***0 | Прижим | |
| 15 | У***А | Пружина | |
| 16 | У***6 | Вилка | |
| 17 | У***3 | Шайба | |
| 18 | У***2 | Рукав | |
| 19 | 5***4 | Корпус бачка главного цилиндрз тормоза | |
| 20 | 5***5 | Крышка бачка | |
| 21 | 4***9 | Отражатель крышки бачка главного цилиндра тормоза | |
| 22 | Б***6 | Болт М8-6eх20-7796 | |
| 23 | Б***6 | Болт М8-6eх35-7796 | |
| 24 | Б***6 | Болт М10-6eх30-7796 | |
| 25 | Б***6 | Болт М10-6eх35-7796 | |
| 26 | В***. | Винт | |
| 27 | Г***5 | Гайка М12-6G-5915 | |
| 28 | Г***5 | Гайка М8-6G-5915 | |
| 29 | Г***5 | Гайка М10-6G-5915 | |
| 30 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 31 | 0***3 | Кольцо | |
| 32 | 0***3 | Кольцо 024-028-25-2-2-18829/9833 | |
| 33 | 6***0 | Ось 6-8 b12х30-9650 | |
| 34 | 1***8 | Прокладка | |
| 35 | Ш***2 | Шайба 8.65Г-6402 | |
| 36 | Ш***2 | Шайба 10.65Г-6402 | |
| 37 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 38 | Ш***8 | Шайба C 5.01-6958 | |
| 39 | Ш***1 | Шайба C.8.01-11371 | |
| 40 | Ш***8 | Шайба 9.65Г-11648 | |
| 41 | Ш***7 | Шплинт 2х20-397 | |
| 42 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э | |
| 43 | 1***1 | Главный тормозной цилиндр | |
| 44 | 3***1 | Регулятор давления | |
| 45 | T***3 | Хомут червячный TORRO 12-22/9 C7W3 |
