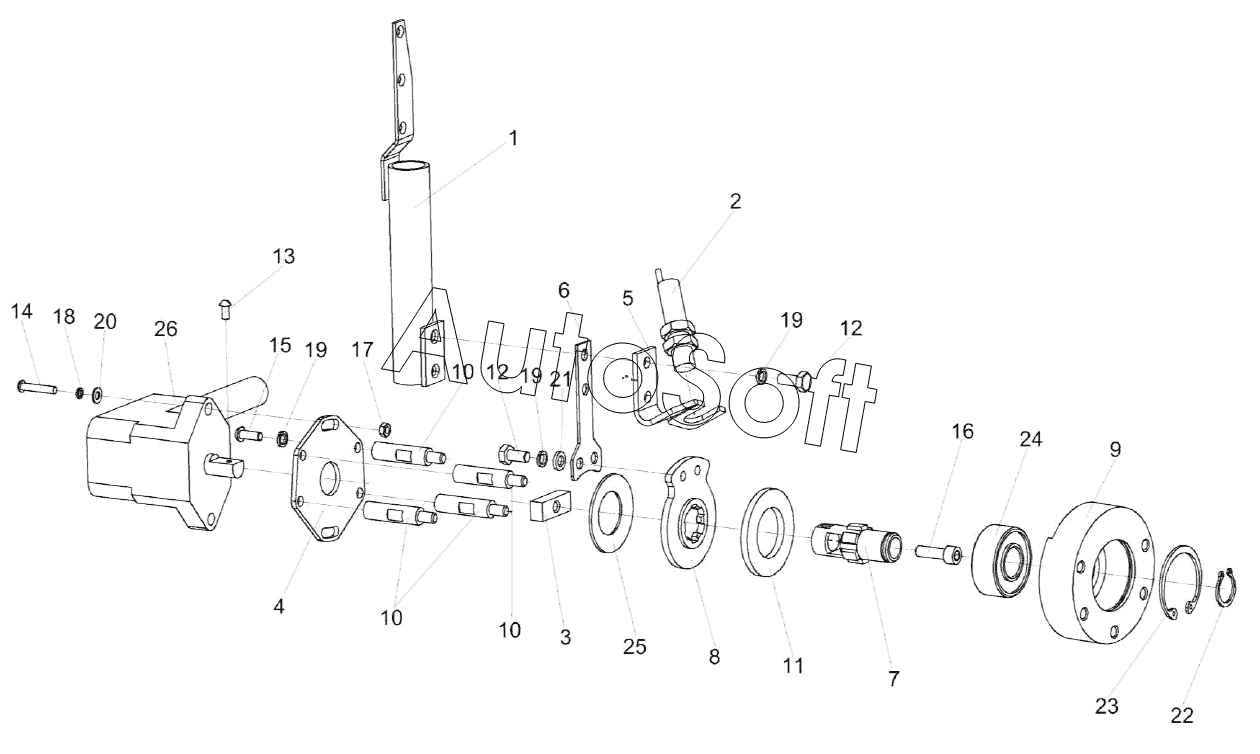

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Привод КВК 0129310В
/217.gif)
13
26
25
24
23
22
21
20
19
19
19
18
17
16
15
14
12
12
11
10
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0129310В | К***В | Привод | |
| 1 | К***0 | Труба | |
| 2 | К***1 | Датчик | |
| 3 | К***2 | Вороток | |
| 4 | К***А | Шайба | |
| 5 | К***4 | Кронштейн | |
| 6 | К***А | Пружина | |
| 7 | К***7 | Вал | |
| 8 | К***А | Шайба | |
| 9 | К***А | Корпус | |
| 10 | К***3 | Бонка | |
| 11 | У***1 | Накладка | |
| 12 | Б***8 | Болт М6-6eх12-7798 | |
| 13 | В***3 | Винт B.М4-6eх8-17473 | |
| 14 | В***3 | Винт B.М4-6eх22-17473 | |
| 15 | В***3 | Винт B.М6-6eх10-17473 | |
| 16 | В***3 | Винт B.М6-6eх20-17473 | |
| 17 | Г***7 | Гайка М4-6G-5927 | |
| 18 | Ш***2 | Шайба 4.65Г-6402 | |
| 19 | Ш***2 | Шайба 6.65Г-6402 | |
| 20 | Ш***1 | Шайба | |
| 21 | Ш***1 | Шайба C.6.01-11371 | |
| 22 | В***2 | Кольцо В17-13942 | |
| 23 | В***3 | Кольцо В40-13943 | |
| 24 | 1***2 | Подшипник 180503-8882 | |
| 25 | I***7 | Пружина тарельчатая | |
| 26 | С***3 | Сенсор |
