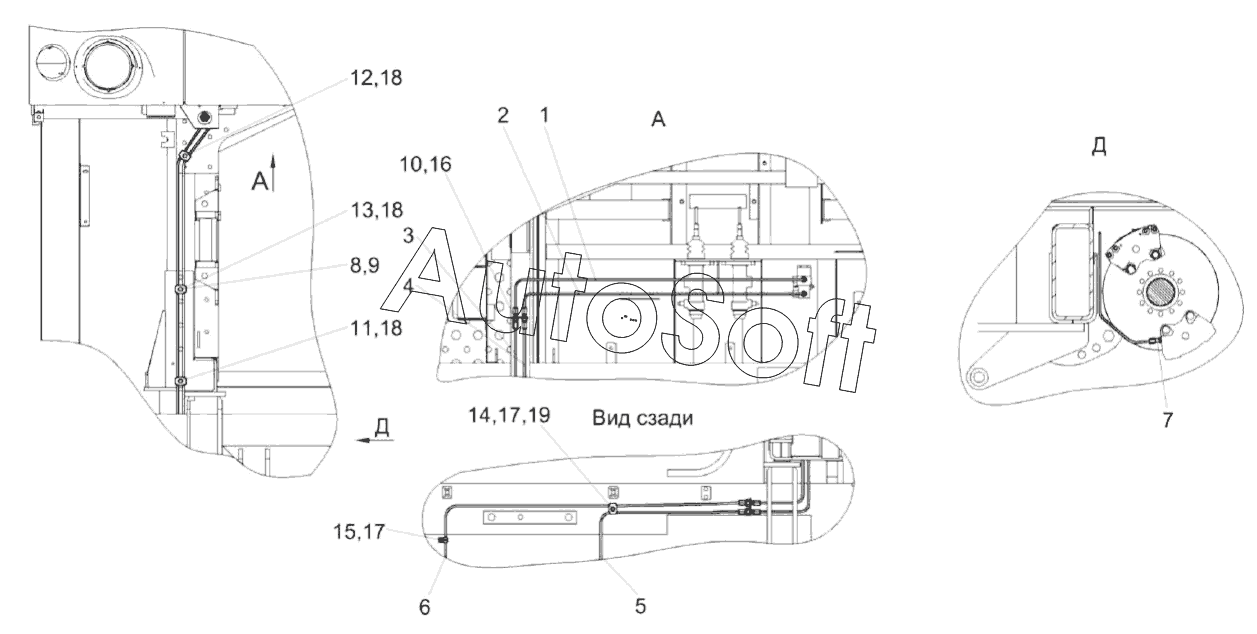

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка тормозных трубопроводов КЗК-1420-0119100А
/229.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0119100А | К***А | Установка тормозных трубопроводов | |
| 1 | К***0 | Трубопровод | |
| 2 | К***0 | Трубопровод | |
| 3 | К***А | Трубопровод | |
| 4 | К***А | Трубопровод | |
| 5 | К***А | Трубопровод | |
| 6 | К***А | Трубопровод | |
| 7 | К***2 | Штуцер | |
| 8 | К***9 | Прокладка | |
| 9 | К***1 | Прижим | |
| 10 | 5***1 | Штуцер переходной | |
| 11 | Б***6 | Болт М8-6eх30-7796 | |
| 12 | Б***6 | Болт М8-6eх40-7796 | |
| 13 | Б***6 | Болт М8-6eх45-7796 | |
| 14 | Б***5 | Болт М5-6eх20-7805 | |
| 15 | В***3 | Винт В.М5-6eх10-17473 | |
| 16 | Г***5 | Гайка М12х1,25-6G-5915 | |
| 17 | Ш***2 | Шайба 5Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 19 | Ш***8 | Шайба |
