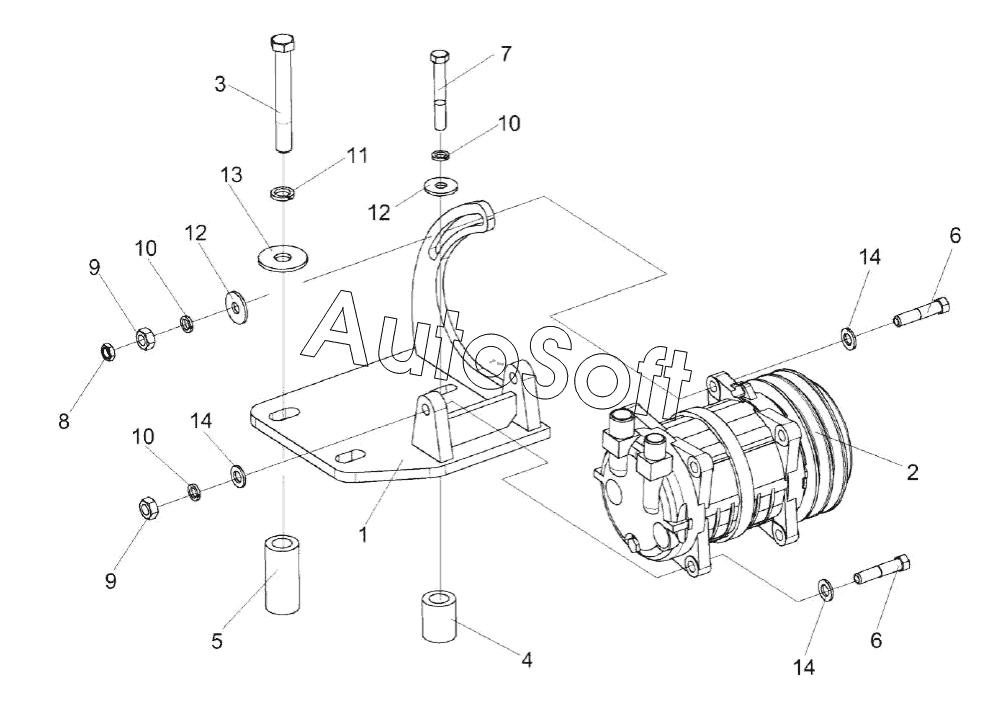

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка компрессора КЗК-16-1-0113030
/232.gif)
1
2
3
4
5
6
6
7
8
9
9
10
10
10
11
12
12
13
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0113030 | К***0 | Установка компрессора | |
| 1 | К***0 | Кронштейн | |
| 2 | К***1 | Компрессор | |
| 3 | К***1 | Болт | |
| 4 | К***1 | Втулка | |
| 5 | К***1 | Втулка | |
| 6 | К***А | Болт специальный | |
| 7 | Б***6 | Болт | |
| 8 | Г***6 | Гайка М10-6G-2526 | |
| 9 | Г***5 | Гайка М10-6G-5915 | |
| 10 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 11 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 12 | Ш***8 | Шайба C 10.01-6958 | |
| 13 | Ш***8 | Шайба C 14.01-6958 | |
| 14 | Ш***1 | Шайба C.10.01-11371 |
