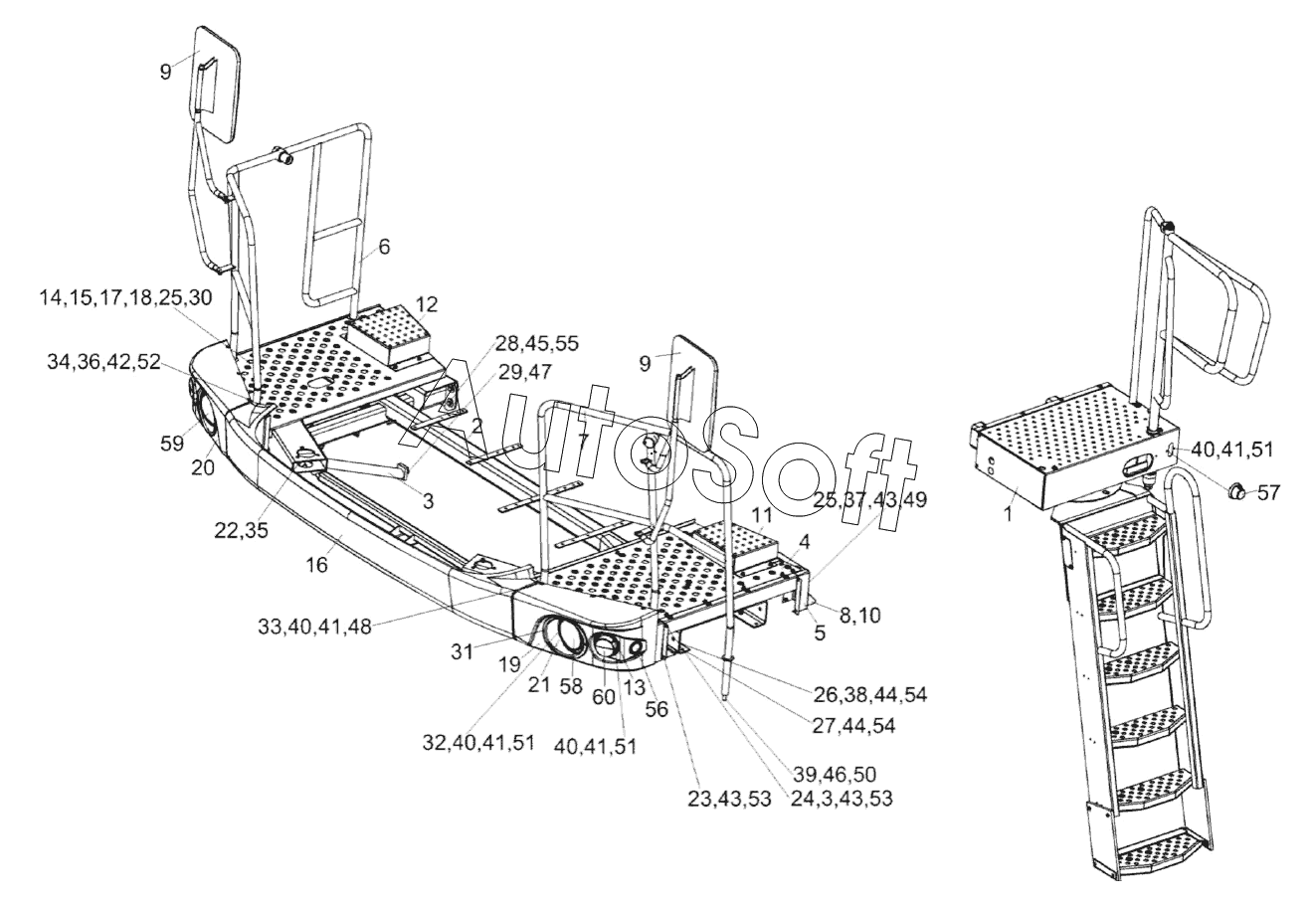

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка подрамника кабины КЗК-14-0133000А
/241.gif)
46
31
32
33
34
35
36
37
38
39
40
40
40
40
41
41
41
41
42
43
43
43
44
44
45
30
47
48
49
50
51
51
51
52
53
53
54
54
55
56
57
58
59
60
15
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0133000А | К***А | Установка подрамника кабины | |
| 1 | К***А | Установка трапа | |
| 2 | К***А | Подрамник кабины | |
| 3 | К***0 | Стойка | |
| 4 | К***А | Настил | |
| 5 | К***А | Кронштейн | |
| 6 | К***А | Поручень | |
| 7 | К***А | Поручень | |
| 8 | К***А | Кронштейн | |
| 9 | К***Б | Установка зеркала | |
| 10 | К***6 | Кронштейн | |
| 11 | К***А | Щиток | |
| 12 | К***А | Щиток | |
| 13 | К***8 | Скоба | |
| 14 | А***3 | Обойма | |
| 15 | А***1 | Втулка | |
| 16 | К***6 | Бампер | |
| 17 | К***2 | Прижим | |
| 18 | К***3 | Прижим | |
| 19 | К***1 | Маска | |
| 20 | К***1 | Маска | |
| 21 | К***2 | Вставка | |
| 22 | К***1 | Шайба | |
| 23 | Б***6 | Болт М8-6eх16-7796 | |
| 24 | Б***6 | Болт М8-6eх20-7796 | |
| 25 | Б***6 | Болт М8-6eх25-7796 | |
| 26 | Б***6 | Болт М10-6eх30-7796 | |
| 27 | Б***6 | Болт М10-6eх40-7796 | |
| 28 | Б***6 | Болт М12-6eх40-7796 | |
| 29 | Б***6 | Болт М16х1,5-6eх30-7796 | |
| 30 | Б***8 | Болт М6-6eх35-7798 | |
| 31 | В***1 | Винт 4х10.01-10621 | |
| 32 | В***3 | Винт B.М5-6eх14-17473 | |
| 33 | В***3 | Винт B.М5-6eх18-17473 | |
| 34 | В***3 | Винт B.М6-6eх18-17473 | |
| 35 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 36 | Г***5 | Гайка М6-6G.8-5915 | |
| 37 | Г***5 | Гайка М8-6G.8-5915 | |
| 38 | Г***5 | Гайка М10-6G-5915 | |
| 39 | Г***5 | Гайка М14-6G-5915 | |
| 40 | Г***7 | Гайка М5-6G-5927 | |
| 41 | Ш***2 | Шайба 5Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 43 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 44 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 45 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 46 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 47 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 48 | Ш***8 | Шайба C 5.01-6958 | |
| 49 | Ш***8 | Шайба C 8.01-6958 | |
| 50 | Ш***8 | Шайба C 14.01-6958 | |
| 51 | Ш***1 | Шайба C.5.01-11371 | |
| 52 | Ш***1 | Шайба C.6.01-11371 | |
| 53 | Ш***1 | Шайба C.8.01-11371 | |
| 54 | Ш***1 | Шайба C.10.01-11371 | |
| 55 | Ш***1 | Шайба C.12.01-11371 | |
| 56 | 2***2 | Фара противотуманная | |
| 57 | Ф***4 | Фонарь знака автопоезда | |
| 58 | 8***Л | Фара | |
| 59 | 8***Л | Фара | |
| 60 | 1***2 | Фонарь передний |
