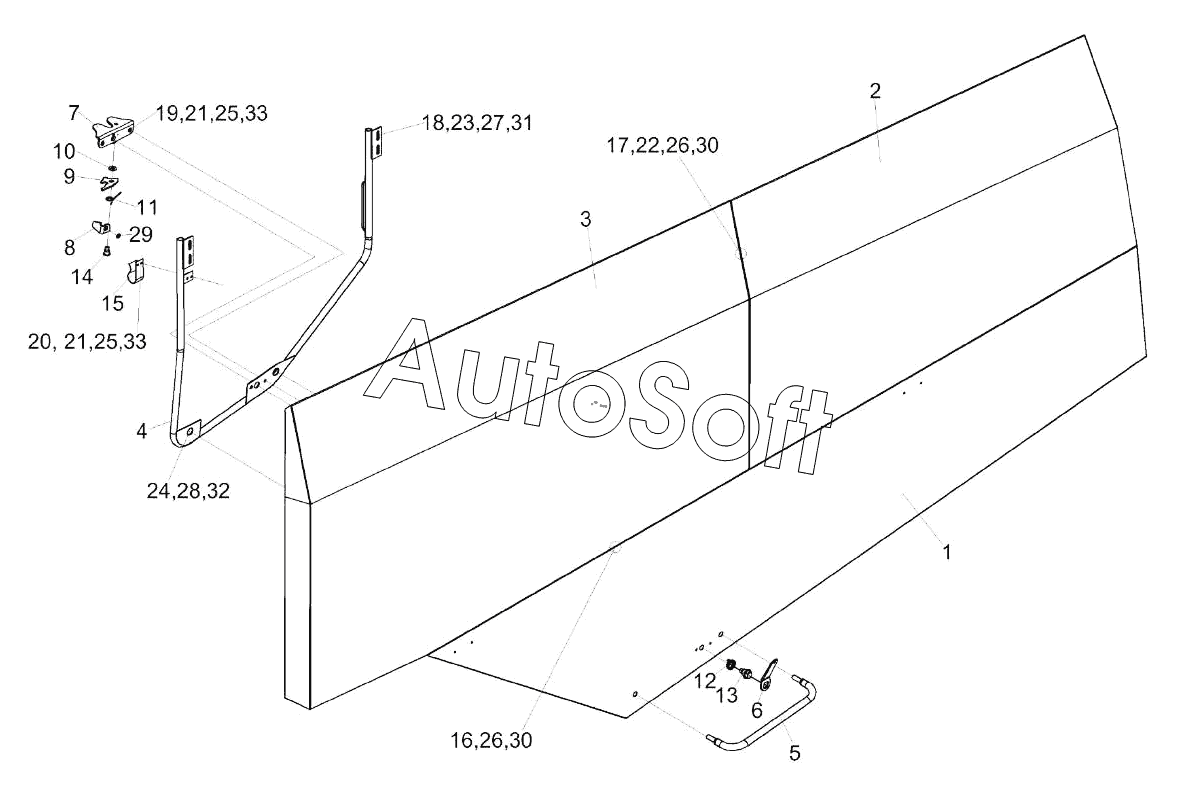

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Капот левый КЗК-1420-0128010
/254.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
25
26
26
27
28
29
30
30
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0160240 | К***0 | Замок | |
| КЗК-1420-0128010 | К***0 | Капот левый | |
| 1 | К***0 | Капот | |
| 2 | К***0 | Панель | |
| 3 | К***0 | Панель | |
| 4 | К***0 | Рамка | |
| 5 | К***0 | Ручка | |
| 6 | К***5 | Рукоятка | |
| 7 | К***1 | Кронштейн | |
| 8 | К***2 | Фиксатор | |
| 9 | К***А | Защелка | |
| 10 | К***4 | Шайба | |
| 11 | К***6 | Пружина | |
| 12 | К***А | Пружина | |
| 13 | К***А | Ось | |
| 14 | К***9 | Ось | |
| 15 | К***6 | Зажим | |
| 16 | Б***6 | Болт М8-6eх16-7796 | |
| 17 | Б***6 | Болт М8-6eх25-7796 | |
| 18 | Б***6 | Болт М10-6eх30-7796 | |
| 19 | Б***2 | Болт М6-6eх20-7802 | |
| 20 | В***3 | Винт B.М6-6eх16-17473 | |
| 21 | Г***5 | Гайка М6-6G-5915 | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Г***5 | Гайка М10-6G-5915 | |
| 24 | Г***5 | Гайка М16-6G-5915 | |
| 25 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 29 | Ш***0 | Шайба A 8.01-10450 | |
| 30 | Ш***8 | Шайба C 8.01-6958 | |
| 31 | Ш***8 | Шайба C 10.01-6958 | |
| 32 | Ш***8 | Шайба C 16.01-6958 | |
| 33 | Ш***1 | Шайба C.6.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
