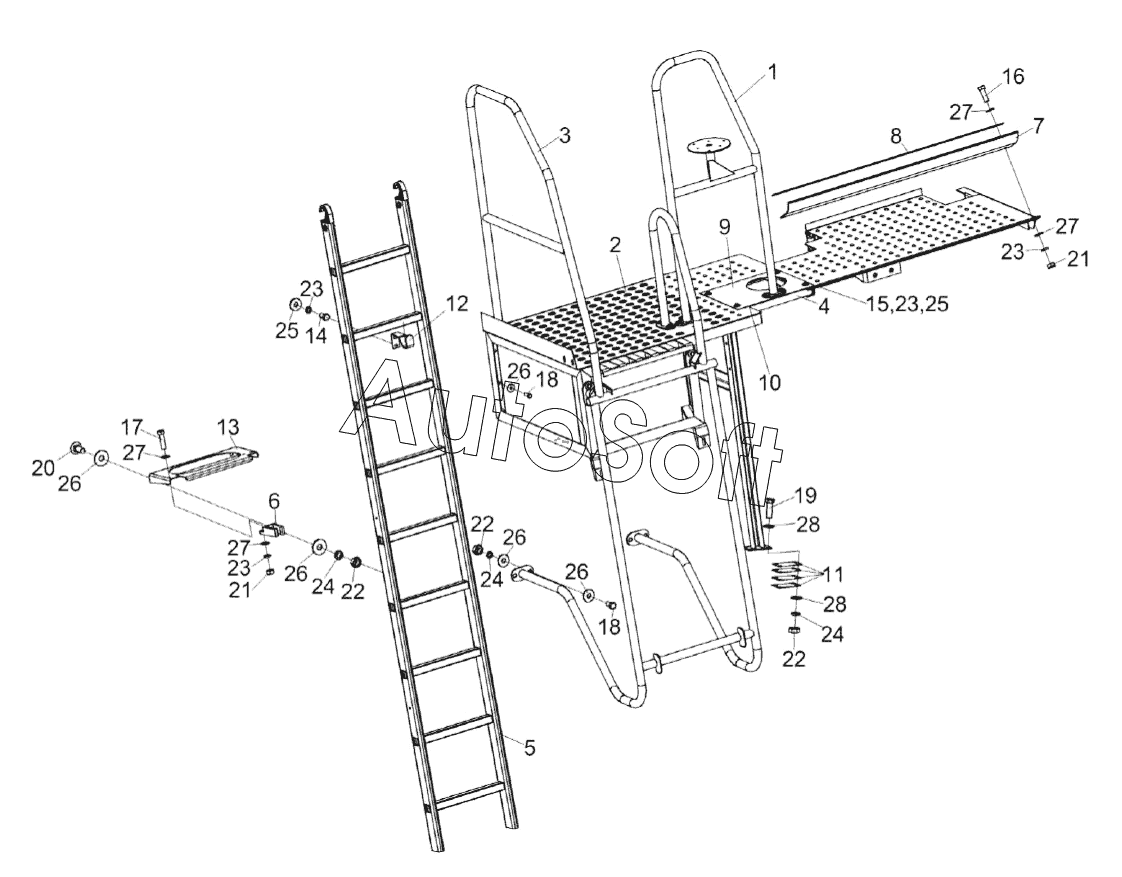

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка площадки обслуживания моторной установки КЗК-16-1-0131000
/257.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
22
22
23
23
23
23
24
24
24
25
25
26
26
26
26
26
27
27
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0131000 | К***0 | Установка площадки обслуживания моторной установки | |
| 1 | К***0 | Поручень | |
| 2 | К***0 | Рама | |
| 3 | К***0 | Поручень | |
| 4 | К***0 | Держатель | |
| 5 | К***0 | Лестница | |
| 6 | К***4 | Опора | |
| 7 | К***5 | Пластина | |
| 8 | К***7 | Пластина | |
| 9 | К***4 | Пластина | |
| 10 | К***5 | Прокладка | |
| 11 | К***6 | Прокладка | |
| 12 | К***5 | Крючок | |
| 13 | К***6 | Кронштейн | |
| 14 | Б***6 | Болт М8-6eх16-7796 | |
| 15 | Б***6 | Болт М8-6eх20-7796 | |
| 16 | Б***6 | Болт М8-6eх25-7796 | |
| 17 | Б***6 | Болт М8-6eх30-7796 | |
| 18 | Б***6 | Болт М10-6eх30-7796 | |
| 19 | Б***6 | Болт М10-6eх35-7796 | |
| 20 | Б***2 | Болт М10-6eх25-7802 | |
| 21 | Г***5 | Гайка М8-6G-5915 | |
| 22 | Г***5 | Гайка М10-6G-5915 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 25 | Ш***8 | Шайба C 8.01-6958 | |
| 26 | Ш***8 | Шайба C 10.01-6958 | |
| 27 | Ш***1 | Шайба C.8.01-11371 | |
| 28 | Ш***1 | Шайба C.10.01-11371 |
