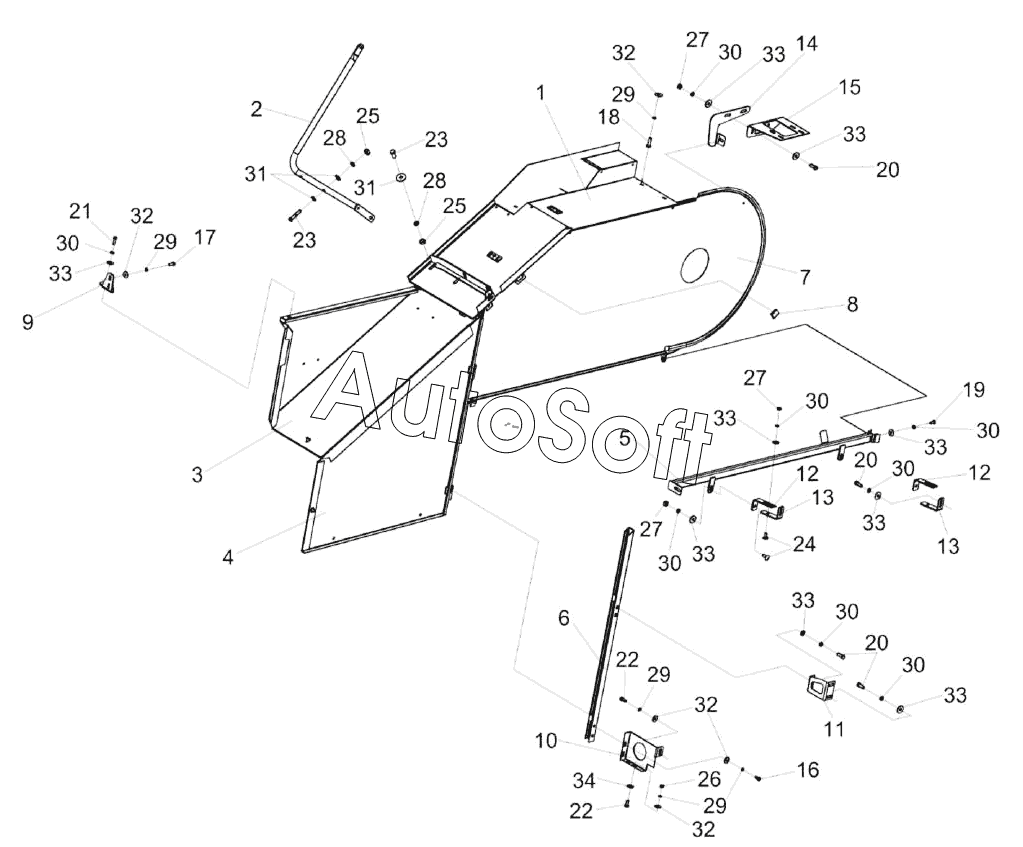

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка капотов КЗК-1420-0132100
/260.gif)
27
27
27
19
20
20
20
21
22
22
23
23
24
25
25
26
18
28
28
29
29
29
29
30
30
30
30
30
30
30
30
31
31
32
32
32
32
33
33
33
33
33
33
33
33
33
34
9
1
2
3
4
5
6
7
8
10
11
12
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0132100 | К***0 | Установка капотов | |
| 1 | К***0 | Панель | |
| 2 | К***А | Опора | |
| 3 | К***0 | Панель | |
| 4 | К***0 | Панель | |
| 5 | К***0 | Направляющая | |
| 6 | К***0 | Стойка | |
| 7 | К***0 | Ограждение | |
| 8 | К***1 | Держатель | |
| 9 | К***1 | Кронштейн | |
| 10 | К***3 | Кронштейн | |
| 11 | К***6 | Кронштейн | |
| 12 | К***2 | Планка | |
| 13 | К***3 | Планка | |
| 14 | К***4 | Кронштейн | |
| 15 | К***5 | Кронштейн | |
| 16 | Б***6 | Болт М8-6eХ16-7796 | |
| 17 | Б***6 | Болт М8-6eХ20-7796 | |
| 18 | Б***6 | Болт М8-6eХ25-7796 | |
| 19 | Б***6 | Болт М10-6eХ20-7796 | |
| 20 | Б***6 | Болт М10-6eХ25-7796 | |
| 21 | Б***6 | Болт М10-6eХ30-7796 | |
| 22 | Б***8 | Болт М8-6eХ20-7798 | |
| 23 | Б***2 | Болт | |
| 24 | Б***2 | Болт М10-6eХ25-7802 | |
| 25 | Г***5 | Гайка М6-6G-5915 | |
| 26 | Г***5 | Гайка М8-6G-5915 | |
| 27 | Г***5 | Гайка М10-6G-5915 | |
| 28 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 31 | Ш***8 | Шайба C 6.01-6958 | |
| 32 | Ш***8 | Шайба C 8.01-6958 | |
| 33 | Ш***8 | Шайба C 10.01-6958 | |
| 34 | Ш***1 | Шайба C.8.01-11371 | |
| 35 | Ш***1 | Шайба C.10.01-11371 |
