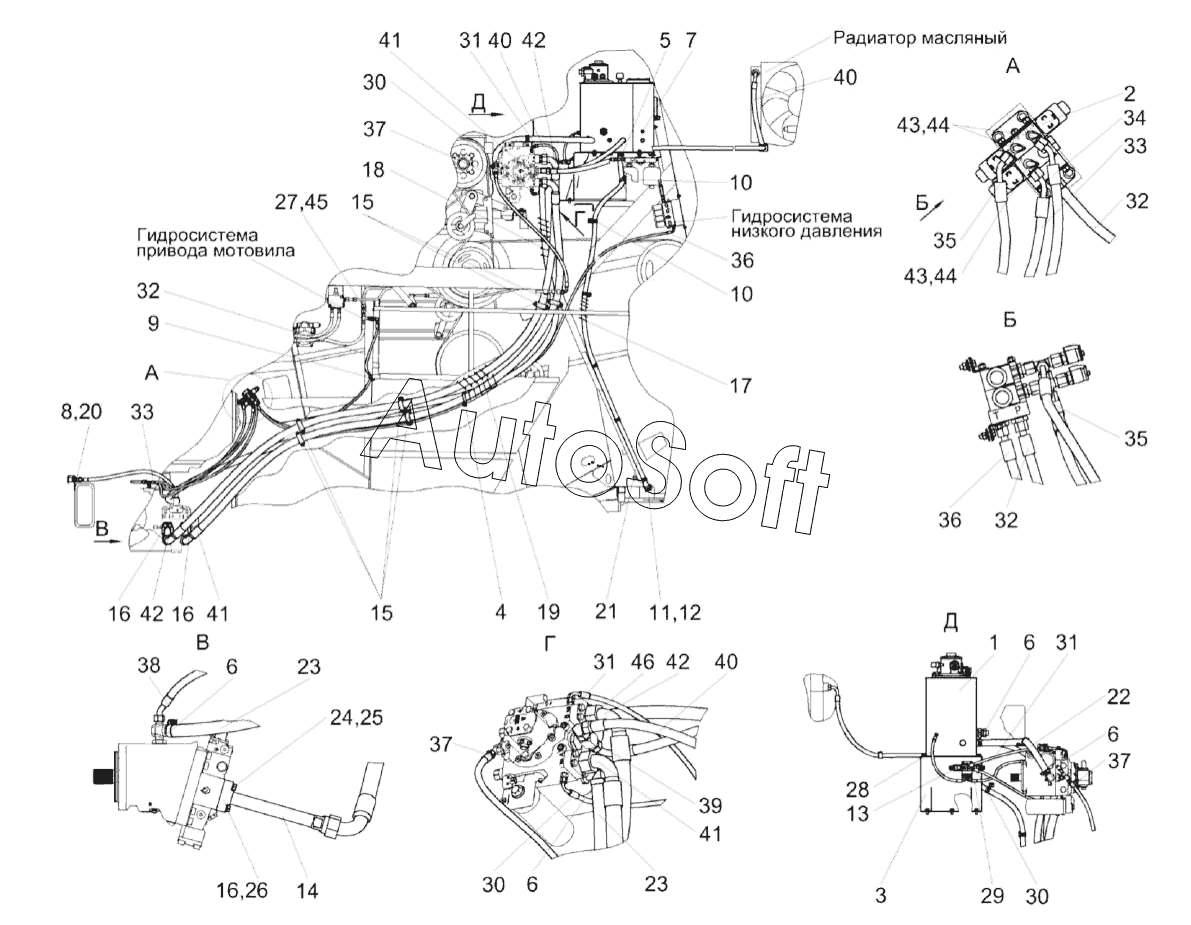

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Гидросистема привода ходовой части комбайна КЗС-1624-1 КЗК-16-1-0611000 (лист 1)
/263.gif)
1
2
3
4
5
6
6
6
6
7
8
9
10
10
11
12
13
14
15
15
16
16
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
30
30
31
31
31
32
32
32
33
33
34
35
35
36
36
37
37
37
38
39
40
40
40
41
41
41
42
42
42
43
43
44
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0611000 | К***0 | Гидросистема привода ходовой части комбайна | |
| 1 | К***0 | Бак масляный | |
| 2 | К***0 | Гидроблок управления переключением передач | |
| 3 | К***0 | Опора маслобака | |
| 4 | К***0 | Хомут | |
| 5 | А***0 | Хомут стяжной | |
| 6 | А***0 | Хомут стяжной | |
| 7 | З***1 | Заглушка | |
| 8 | К***0 | Полумуфта внутренняя | |
| 9 | К***0 | Хомут | |
| 10 | К***4 | Хомут | |
| 11 | У***0 | Пробка | |
| 12 | У***0 | Хомут стяжной | |
| 13 | У***0 | Гидроблок доворота вала мотора ГСТ | |
| 14 | К***8 | Переходник | |
| 15 | К***5 | Прижим | |
| 16 | К***4 | Полуфланец 6000-1 1/4 | |
| 17 | О***3 | Оплетка | |
| 18 | О***9 | Лента спиральная | |
| 19 | О***6 | Оплетка | |
| 20 | П***5 | Гайка специальная | |
| 21 | Р***3 | Рукав | |
| 22 | Р***5 | Рукав всасывающий | |
| 23 | Р***2 | Рукав всасывающий 17 G-16 | |
| 24 | Б***6 | Болт М12-6eх50-7796 | |
| 25 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 26 | 3***6 | Кольцо уплотнительное | |
| 27 | R***F | Переходник | |
| 28 | Р***0 | Рукав высокого давления | |
| 29 | Р***0 | Рукав высокого давления | |
| 30 | Р***0 | Рукав высокого давления | |
| 31 | Р***0 | Рукав высокого давления | |
| 32 | Р***0 | Рукав высокого давления | |
| 33 | Р***5 | Рукав высокого давления | |
| 34 | Р***5 | Рукав высокого давления | |
| 35 | Р***5 | Рукав высокого давления | |
| 36 | Р***0 | Рукав высокого давления | |
| 37 | Р***0 | Рукав высокого давления | |
| 38 | Р***5 | Рукав высокого давления | |
| 39 | Р***0 | Рукав высокого давления | |
| 40 | Р***0 | Рукав высокого давления | |
| 41 | Р***0 | Рукав высокого давления | |
| 42 | Р***0 | Рукав высокого давления | |
| 43 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 44 | E***F | Тройник | |
| 45 | E***F | Угольник | |
| 46 | E***F | Угольник EW22LOMDCF |
