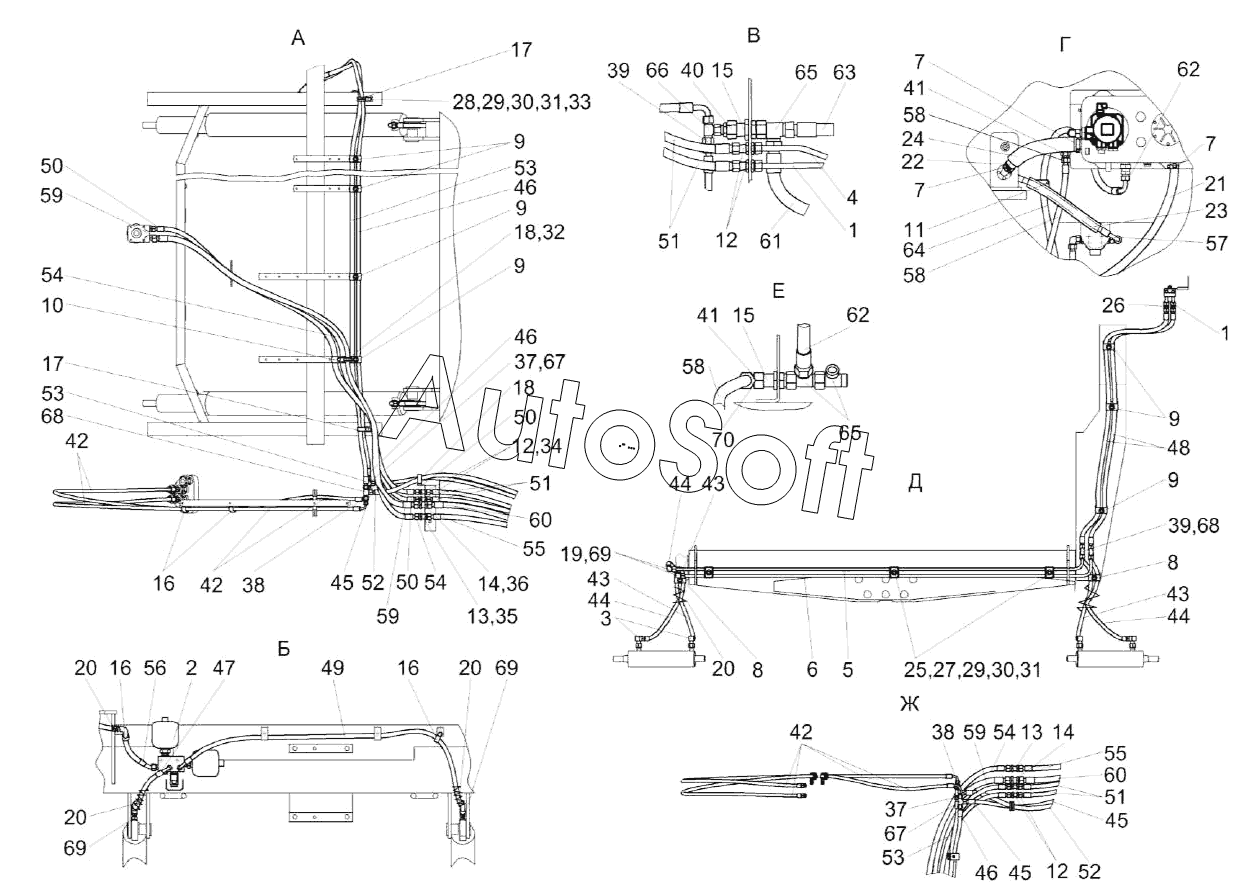

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Гидросистема рулевого управления КЗС-1624-1 КЗК-16-1-0602000 (лист 2)
/274.gif)
44
44
44
52
52
51
51
51
50
50
50
49
48
47
46
46
46
45
45
45
53
53
53
43
43
43
42
42
42
41
41
40
39
39
38
38
37
37
36
62
62
70
69
69
69
68
68
67
67
66
65
65
64
63
35
61
60
60
59
59
59
58
58
58
57
56
55
55
54
54
54
9
9
9
9
9
17
17
16
16
16
15
15
14
14
13
13
12
12
12
11
10
18
18
8
8
7
7
7
6
5
4
3
2
1
1
26
34
33
32
31
31
30
30
29
29
28
27
25
24
23
22
21
20
20
20
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров комбайна КЗС-1624-1 | |
| 1 | К***0 | Трубопровод | |
| 2 | К***0 | Гидроблок демпфирования | |
| 3 | К***0 | Угольник | |
| 4 | К***0 | Трубопровод | |
| 5 | К***0 | Трубопровод | |
| 6 | К***1 | Трубопровод | |
| 7 | А***0 | Хомут стяжной | |
| 8 | Г***2 | Установка зажима | |
| 9 | Г***2 | Установка зажима | |
| 10 | Г***2 | Установка зажима | |
| 11 | Г***0 | Установка зажима | |
| 12 | Г***3 | Штуцер | |
| 13 | Г***4 | Штуцер | |
| 14 | Г***5 | Штуцер | |
| 15 | Г***6 | Штуцер | |
| 16 | К***2 | Хомут | |
| 17 | К***4 | Хомут | |
| 18 | К***5 | Хомут | |
| 19 | Г***1 | Штуцер | |
| 20 | О***6 | Оплетка 20x16x20 | |
| 21 | Р***5 | Рукав | |
| 22 | Р***9 | Рукав всасывающий 17 G-20 | |
| 23 | Р***5 | Рукав | |
| 24 | Р***7 | Рукав | |
| 25 | У***А | Брус | |
| 26 | У***1 | Прижим | |
| 27 | Б***6 | Болт М8-6eХ45-7796 | |
| 28 | Б***2 | Болт | |
| 29 | Г***5 | Гайка М8-6G-5915 | |
| 30 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 31 | Ш***8 | Шайба C 8.01-6958 | |
| 32 | Ш***1 | Шайба C.8.01-11371 | |
| 33 | Ш***1 | Шайба C.10.01-11371 | |
| 34 | Ш***1 | Шайба C.18.01-11371 | |
| 35 | Ш***1 | Шайба C.22.01-11371 | |
| 36 | Ш***1 | Шайба C.27.01-11371 | |
| 37 | R***F | Переходник | |
| 38 | R***F | Переходник | |
| 39 | R***F | Переходник | |
| 40 | R***F | Переходник | |
| 41 | R***F | Переходник | |
| 42 | Р***0 | Рукав высокого давления | |
| 43 | Р***0 | Рукав высокого давления | |
| 44 | Р***0 | Рукав высокого давления | |
| 45 | Р***0 | Рукав высокого давления | |
| 46 | Р***5 | Рукав высокого давления | |
| 47 | Р***0 | Рукав высокого давления | |
| 48 | Р***0 | Рукав высокого давления | |
| 49 | Р***0 | Рукав высокого давления | |
| 50 | Р***0 | Рукав высокого давления | |
| 51 | Р***0 | Рукав высокого давления | |
| 52 | Р***0 | Рукав высокого давления | |
| 53 | Р***5 | Рукав высокого давления | |
| 54 | Р***0 | Рукав высокого давления | |
| 55 | Р***0 | Рукав высокого давления | |
| 56 | Р***5 | Рукав высокого давления | |
| 57 | Р***0 | Рукав высокого давления | |
| 58 | Р***0 | Рукав высокого давления | |
| 59 | Р***0 | Рукав высокого давления | |
| 60 | Р***0 | Рукав высокого давления | |
| 61 | Р***0 | Рукав высокого давления | |
| 62 | Р***0 | Рукав высокого давления | |
| 63 | Р***0 | Рукав высокого давления | |
| 64 | Р***0 | Рукав высокого давления | |
| 65 | E***F | Тройник | |
| 66 | E***F | Тройник | |
| 67 | T***X | Тройник | |
| 68 | T***X | Тройник | |
| 69 | E***F | Угольник | |
| 70 | E***F | Угольник |
