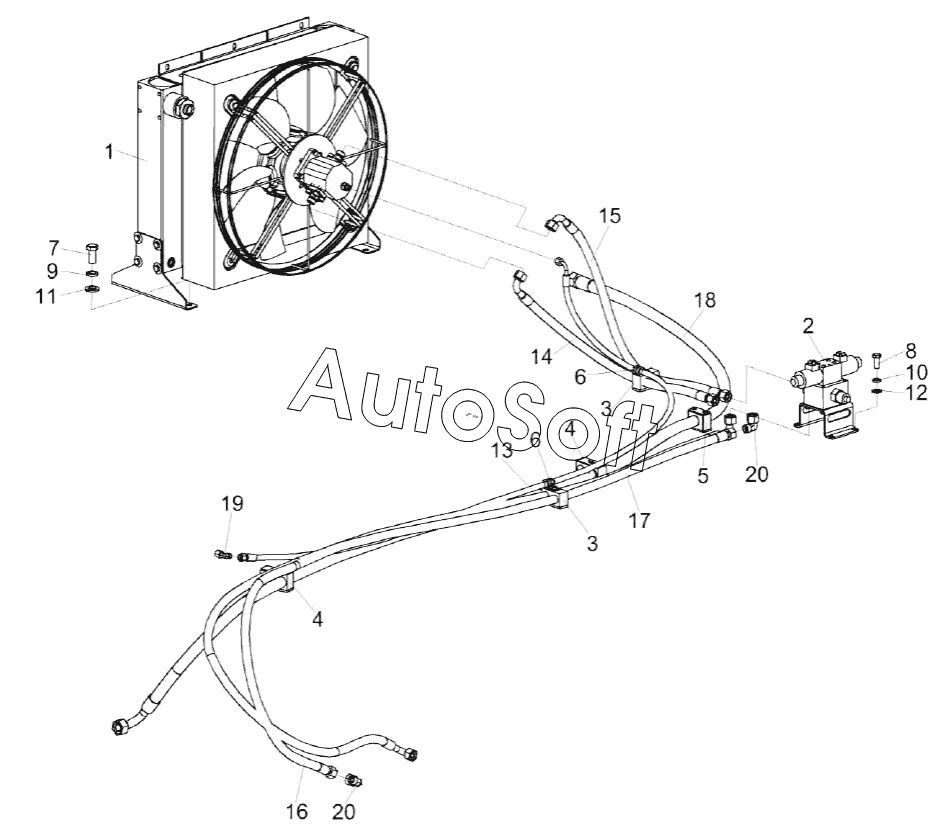

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Гидросистема привода радиатора комбайна КЗС-1624-1 КЗК-16-1-0604000
/288.gif)
1
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
16
17
18
19
20
20
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0604000 | К***0 | Гидросистема привода радиатора комбайна КЗС-1624-1 | |
| 1 | К***0 | Радиатор масляный | |
| 2 | К***0 | Гидроблок вентилятора | |
| 3 | Г***0 | Установка зажима | |
| 4 | Г***0 | Установка зажима | |
| 5 | Г***0 | Установка зажима | |
| 6 | К***1 | Хомут | |
| 7 | Б***6 | Болт М8-6eх20-7796 | |
| 8 | Б***6 | Болт М12-6eх25-7796 | |
| 9 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 10 | Ш***2 | Шайба | |
| 11 | Ш***1 | Шайба C.8.01-11371 | |
| 12 | Ш***1 | Шайба C.12.01-11371 | |
| 13 | Р***0 | Рукав высокого давления | |
| 14 | Р***0 | Рукав высокого давления | |
| 15 | Р***0 | Рукав высокого давления | |
| 16 | Р***0 | Рукав высокого давления | |
| 17 | Р***0 | Рукав высокого давления | |
| 18 | Р***0 | Рукав высокого давления | |
| 19 | E***F | Угольник | |
| 20 | E***F | Угольник |
