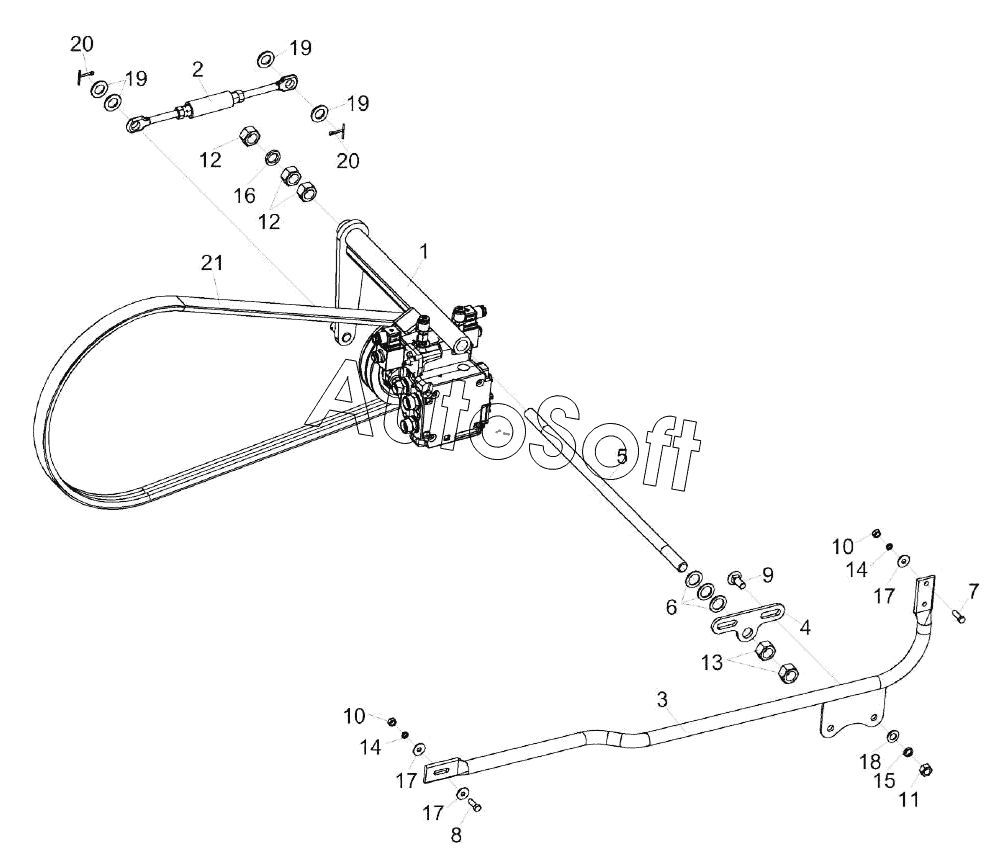

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка привода гидронасоса мотовила КЗК-14-0127000Б
/308.gif)
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
14
15
16
17
17
17
18
19
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0127000Б | К***Б | Установка привода гидронасоса мотовила | |
| 1 | К***0 | Рычаг | |
| 2 | К***А | Стяжка | |
| 3 | К***0 | Опора | |
| 4 | К***8 | Пластина | |
| 5 | К***А | Ось | |
| 6 | У***3 | Шайба | |
| 7 | Б***6 | Болт М8-6ex20-7796 | |
| 8 | Б***6 | Болт М8-6eх30-7796 | |
| 9 | Б***2 | Болт М12-6eх30-7802 | |
| 10 | Г***5 | Гайка М8-6G-5915 | |
| 11 | Г***5 | Гайка М12-6G-5915 | |
| 12 | Г***5 | Гайка М20-6G-5915 | |
| 13 | Г***6 | Гайка | |
| 14 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 15 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 16 | Ш***2 | Шайба 20Т.65Г-6402 | |
| 17 | Ш***8 | Шайба C 8.01-6958 | |
| 18 | Ш***1 | Шайба C.12.01-11371 | |
| 19 | Ш***1 | Шайба C.18.01-11371 | |
| 20 | Ш***7 | Шплинт 4x32-397 | |
| 21 | B***d | Ремень |
