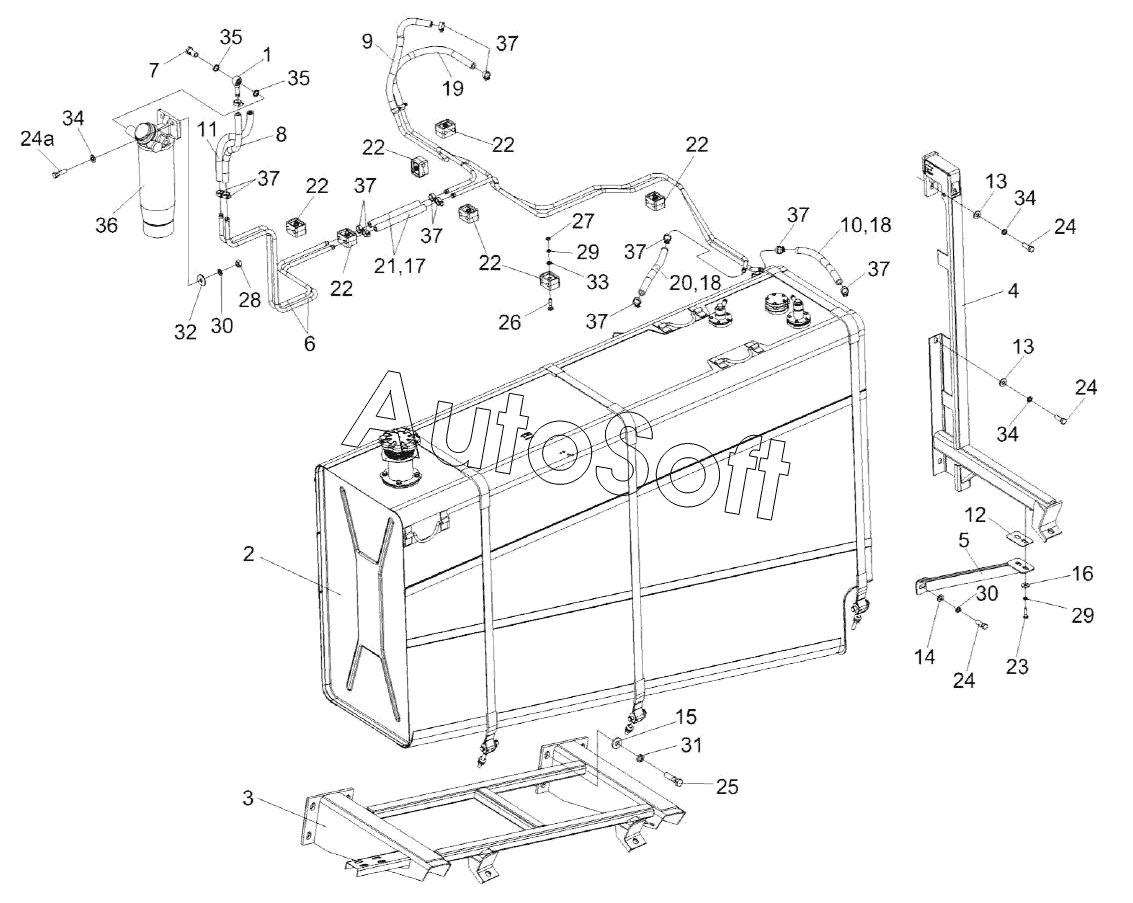

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка топливной системы КЗК-16-1-0126000 (лист 1)
/312.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
18
19
20
21
22
22
22
22
22
22
23
24
24
24
24а
25
26
27
28
29
29
30
30
31
32
33
34
34
34
35
35
36
37
37
37
37
37
37
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0126000 | К***0 | Установка топливной системы | |
| 1 | К***0 | Штуцер | |
| 10 | К***5 | Рукав 12х20-1,6-10362 | |
| 11 | К***6 | Рукав 12х20-1,6-10362 | |
| 12 | К***5 | Пластина | |
| 13 | К***9 | Шайба | |
| 14 | К***8 | Шайба | |
| 15 | К***А | Шайба | |
| 16 | К***5 | Шайба | |
| 17 | О***2 | Оплетка | |
| 18 | О***4 | Оплетка | |
| 19 | Р***8 | Рукав | |
| 2 | К***0 | Бак топливный | |
| 20 | С***1 | Рукав | |
| 21 | С***9 | Рукав | |
| 22 | У***А | Брус | |
| 23 | Б***6 | Болт М8-6eХ30-7796 | |
| 24 | Б***6 | Болт М12-6eХ35-7796 | |
| 24а | Б***6 | Болт | |
| 25 | Б***6 | Болт | |
| 26 | Б***2 | Болт | |
| 27 | Г***6 | Гайка М8-6G-2526 | |
| 28 | Г***5 | Гайка М12-6G-5915 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 3 | К***0 | Рамка | |
| 30 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 32 | Ш***8 | Шайба C 12.01-6958 | |
| 33 | Ш***1 | Шайба C.8.01-11371 | |
| 34 | Ш***1 | Шайба C.12.01-11371 | |
| 35 | 1***0 | Прокладка 16 АД0 | |
| 36 | A***9 | Фильтр топливный | |
| 37 | T***3 | Хомут червячный TORRO 12-22/9 C7W3 | |
| 4 | К***0 | Рамка | |
| 5 | К***0 | Раскос | |
| 6 | К***2 | Топливопровод заборный | |
| 7 | К***1 | Болт специальный | |
| 8 | К***2 | Рукав | |
| 9 | К***3 | Рукав 12х20-10362 |
