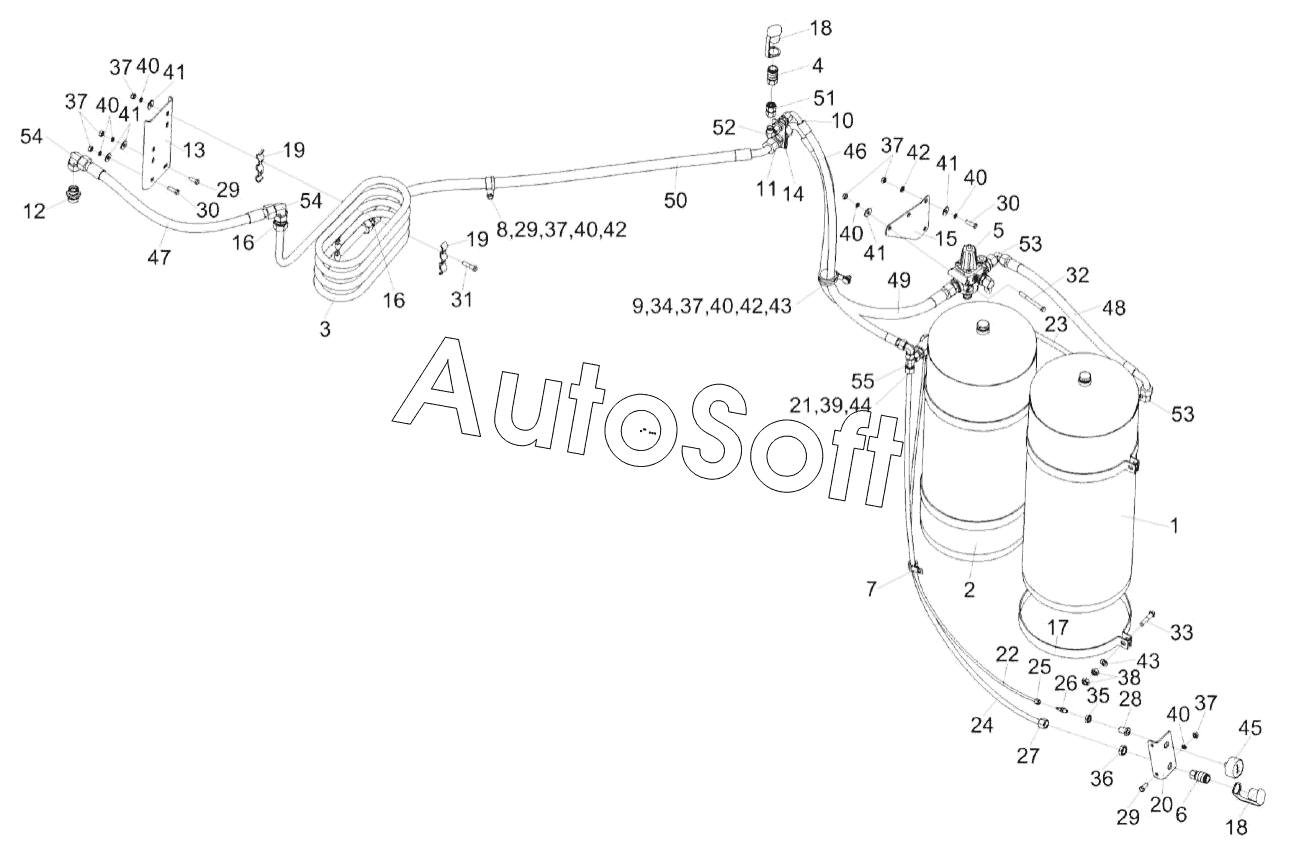

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0800000 | К***0 | Пневмосистема | |
| 1 | К***0 | Ресивер | |
| 2 | К***0 | Ресивер | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Пневмовывод | |
| 5 | К***0 | Регулятор давления | |
| 6 | К***0 | Пневмовывод | |
| 7 | К***0 | Хомут | |
| 8 | К***3 | Хомут | |
| 9 | К***7 | Хомут | |
| 10 | Г***3 | Штуцер | |
| 11 | Г***5 | Штуцер | |
| 12 | Г***5 | Штуцер | |
| 13 | К***1 | Кронштейн | |
| 14 | К***2 | Пластина | |
| 15 | К***3 | Кронштейн | |
| 16 | Г***4 | Штуцер | |
| 17 | К***7 | Хомут | |
| 18 | К***1 | Заглушка наружная | |
| 19 | К***8 | Скоба | |
| 20 | К***5 | Кронштейн | |
| 21 | Г***2 | Кольцо вращающееся | |
| 22 | П***9 | Пневмотрубка | |
| 23 | П***1 | Пневмотрубка | |
| 24 | П***0 | Пневмотрубка | |
| 25 | У***9 | Гайка | |
| 26 | У***2 | Штуцер | |
| 27 | У***1 | Гайка | |
| 28 | У***3 | Переходник | |
| 29 | Б***6 | Болт М8-6eХ20-7796 | |
| 30 | Б***6 | Болт М8-6eХ25-7796 | |
| 31 | Б***6 | Болт М8-6eХ35-7796 | |
| 32 | Б***6 | Болт | |
| 33 | Б***6 | Болт М10-6eХ45-7796 | |
| 34 | Б***2 | Болт | |
| 35 | Г***6 | Гайка | |
| 36 | Г***6 | Гайка | |
| 37 | Г***5 | Гайка М8-6G-5915 | |
| 38 | Г***5 | Гайка М10-6G-5915 | |
| 39 | 2***3 | Гайка накидная | |
| 40 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 41 | Ш***8 | Шайба C 8.01-6958 | |
| 42 | Ш***1 | Шайба C.8.01-11371 | |
| 43 | Ш***1 | Шайба C.10.01-11371 | |
| 44 | 8***4 | Втулка | |
| 45 | М***8 | Манометр | |
| 46 | Р***0 | Рукав высокого давления | |
| 47 | Р***0 | Рукав высокого давления | |
| 48 | Р***0 | Рукав высокого давления | |
| 49 | Р***0 | Рукав высокого давления | |
| 50 | Р***5 | Рукав высокого давления | |
| 51 | G***F | Переходник | |
| 52 | E***F | Угольник | |
| 53 | E***F | Угольник | |
| 54 | E***F | Угольник | |
| 55 | E***F | Тройник |
