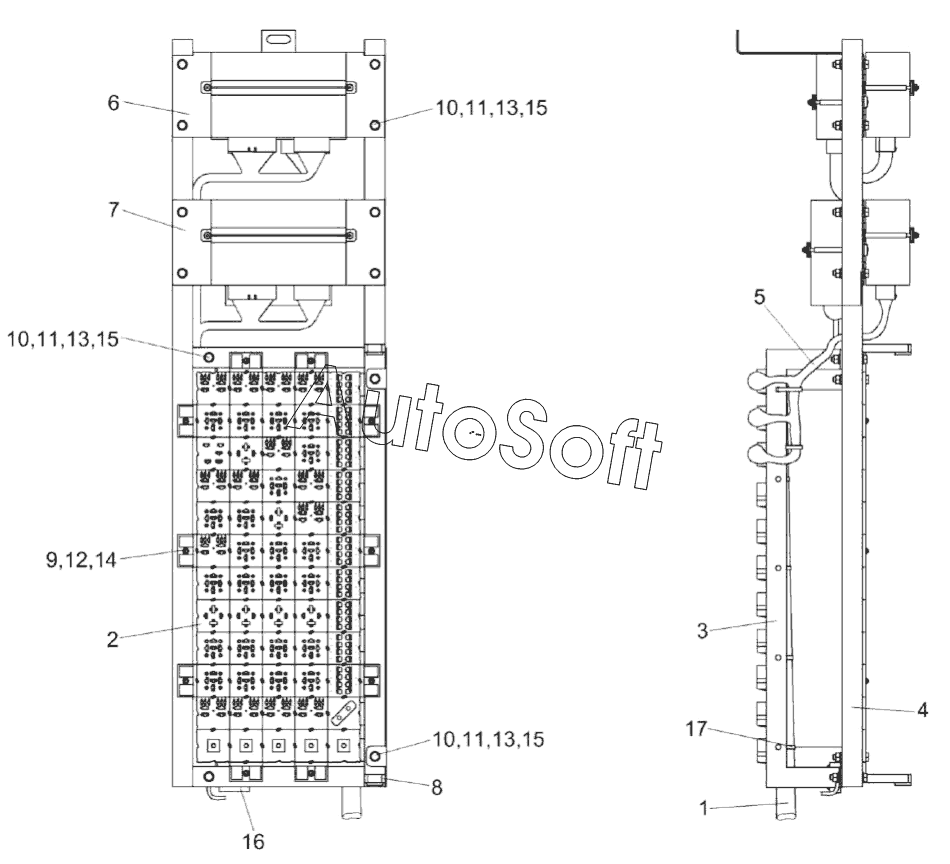

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Панель шкафа КЗК-16-1-0700880
/326.gif)
9
17
16
15
15
15
14
13
13
13
12
11
11
11
10
10
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0700880 | К***0 | Панель шкафа | |
| 1 | К***0 | Жгут шкафа распределительного | |
| 2 | К***0 | Сборка колодок | |
| 3 | К***0 | Панель | |
| 4 | К***0 | Рама | |
| 5 | К***0 | Жгут автоматики | |
| 6 | К***0 | Панель модулей верхняя | |
| 7 | К***0 | Панель модулей нижняя | |
| 8 | К***5 | Втулка | |
| 9 | В***3 | Винт B.М3-6eх12-17473 | |
| 10 | Б***6 | Болт | |
| 11 | Г***5 | Гайка М6-6G-5915 | |
| 12 | Ш***2 | Шайба 3.65Г-6402 | |
| 13 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 14 | Ш***1 | Шайба C.3.01-11371 | |
| 15 | Ш***1 | Шайба C.6.01-11371 | |
| 16 | Б***3 | Блок защиты | |
| 17 | Л***а | Лента стяжная зубчатая |
