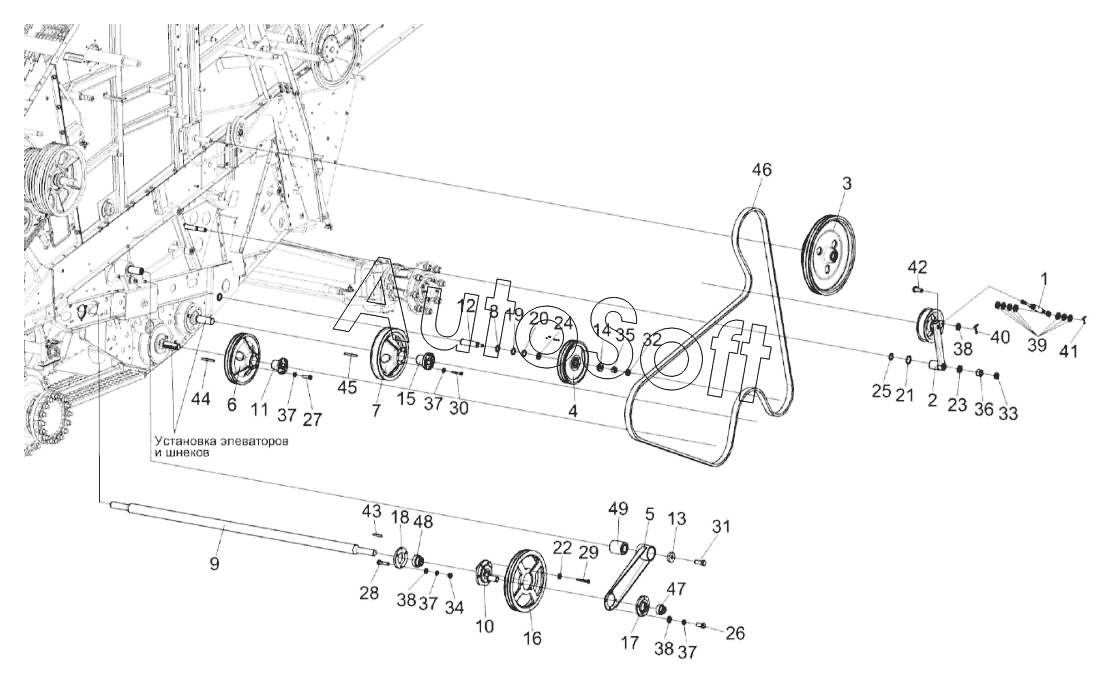

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Очистка. Установка шкива обводного КЗК-14-0202190
/35.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37
37
38
38
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗ0202870 | К***0 | Узел подшипниковый | |
| КЗК-14-0202030 | К***0 | Шатун | |
| КЗК-16-1-0202000 | К***0 | Очистка | |
| 1 | К***0 | Стяжка | |
| 2 | К***0 | Рычаг | |
| 3 | К***0 | Шкив | |
| 4 | К***0 | Шкив обводной | |
| 5 | К***0 | Кронштейн | |
| 6 | К***А | Шкив | |
| 7 | К***А | Ролик | |
| 8 | К***6 | Шайба | |
| 9 | К***2 | Вал | |
| 10 | К***А | Эксцентрик левый | |
| 11 | К***4 | Ступица | |
| 12 | К***7 | Ось | |
| 13 | К***2 | Шайба | |
| 14 | К***4 | Шайба | |
| 15 | К***4 | Ступица | |
| 16 | К***3 | Шкив | |
| 17 | К***1 | Корпус | |
| 18 | К***6 | Корпус | |
| 19 | К***1 | Втулка | |
| 20 | К***5 | Втулка | |
| 21 | К***6 | Прокладка | |
| 22 | К***1 | Шайба | |
| 23 | К***2 | Шайба | |
| 24 | К***9 | Шайба регулировочная | |
| 25 | П***1 | Шайба | |
| 26 | Б***6 | Болт М10-6eх20-7796 | |
| 27 | Б***6 | Болт М10-6eх30-7796 | |
| 28 | Б***8 | Болт М10-6eх35-7798 | |
| 29 | Б***8 | Болт М10-6eх30-7798 | |
| 30 | Б***8 | Болт М10-6eх40-7798 | |
| 31 | Б***8 | Болт М16-6eх50-7798 | |
| 32 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 33 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 34 | Г***5 | Гайка М10-6G-5915 | |
| 35 | Г***5 | Гайка М16х1,5-6G-5915 | |
| 36 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 37 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 38 | Ш***1 | Шайба C.10.01-11371 | |
| 39 | Ш***1 | Шайба C.18.01-11371 | |
| 40 | Ш***7 | Шплинт 3,2х20-397 | |
| 41 | Ш***7 | Шплинт 4х32-397 | |
| 42 | 6***0 | Ось 6-10 b12х25-9650 | |
| 43 | Ш***0 | Шпонка 10х8х63-23360 | |
| 44 | Ш***0 | Шпонка 10х8х90-23360 | |
| 45 | Ш***0 | Шпонка 12х8х90-23360 | |
| 46 | 2***K | Ремень 2 HB BP 5580 K | |
| 47 | Y***6 | Подшипник YET 206 | |
| 48 | Y***W | Подшипник YET 207/W | |
| 49 | 1***0 | Сайлентблок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
