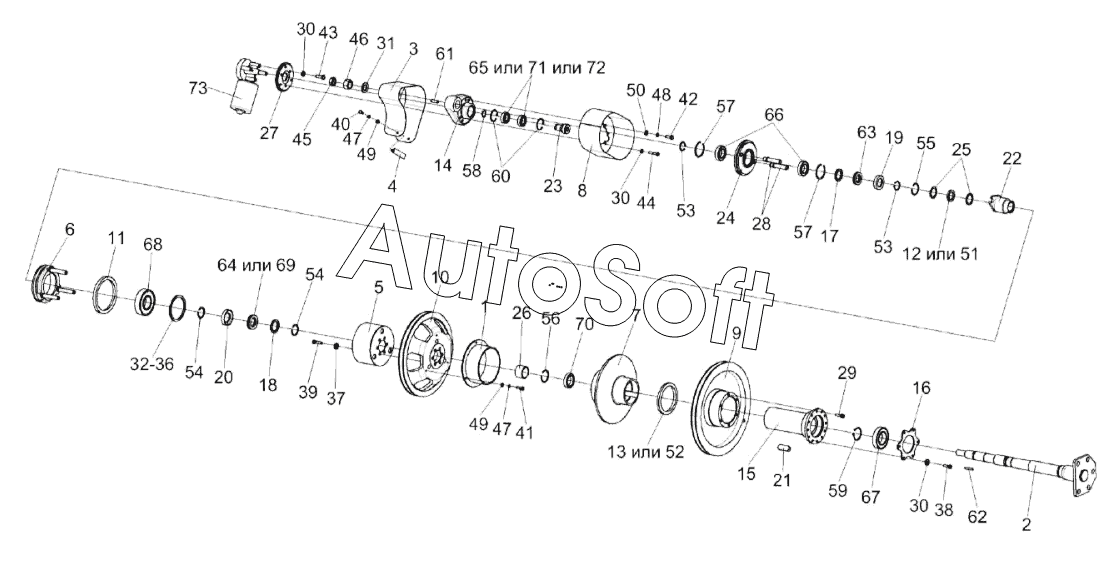

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Контрпривод вариатора КЗК-1420-0202500
/45.gif)
44
53
53
52
51
50
49
49
48
47
47
46
45
54
54
43
42
41
40
39
38
37
36
64
73
72
71
70
69
68
67
66
65
63
62
61
60
59
58
57
57
56
55
5
14
13
12
11
10
9
8
7
6
15
4
3
2
1
24
32
31
30
30
30
29
28
27
26
25
23
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0202690Б | К***Б | Привод | |
| КЗК-12-0202700 | К***0 | Привод | |
| КЗК-1420-0202500 | К***0 | Контрпривод вариатора | |
| 1 | К***0 | Кожух | |
| 2 | К***0 | Ось | |
| 3 | К***А | Щиток | |
| 4 | К***0 | Стяжка | |
| 5 | К***В | Кожух | |
| 6 | К***В | Упор | |
| 7 | К***А | Шкив | |
| 8 | К***А | Кожух | |
| 9 | К***А | Шкив | |
| 9 | К***А | Шкив | |
| 10 | К***6 | Шкив | |
| 11 | К***1 | Уплотнение | |
| 12 | К***3 | Кольцо | |
| 13 | К***8 | Кольцо | |
| 14 | К***А | Корпус | |
| 15 | К***Г | Ступица | |
| 16 | К***6 | Фланец | |
| 17 | К***3 | Кольцо упорное | |
| 18 | К***2 | Кольцо упорное | |
| 19 | К***4 | Корпус | |
| 20 | К***2 | Корпус | |
| 21 | К***8 | Шпонка | |
| 22 | К***В | Втулка | |
| 23 | К***1 | Шестерня | |
| 24 | К***4 | Колесо | |
| 24 | К***А | Колесо | |
| 24 | К***0 | Колесо | |
| 25 | К***А | Кольцо | |
| 26 | К***В | Втулка | |
| 27 | К***6 | Фланец | |
| 28 | К***А | Палец | |
| 29 | К***2 | Болт | |
| 30 | К***5 | Шайба | |
| 31 | К***1 | Шайба | |
| 32 | К***7 | Кольцо | |
| 33 | К***1 | Кольцо | |
| 34 | К***6 | Кольцо | |
| 35 | К***7 | Кольцо | |
| 36 | К***8 | Кольцо | |
| 37 | К***1 | Шайба | |
| 38 | Б***6 | Болт М8-6eх16-7796 | |
| 39 | Б***6 | Болт М10-6eх35-7796 | |
| 40 | Б***8 | Болт М6-6ех12-7798 | |
| 41 | Б***8 | Болт М6-6eх20-7798 | |
| 42 | Б***8 | Болт М8-6eх20-7798 | |
| 43 | Б***8 | Болт М8-6eх25-7798 | |
| 44 | Б***8 | Болт М8-6eх40-7798 | |
| 45 | Г***6 | Гайка М24х2-6G-2526 | |
| 46 | Г***5 | Гайка М24х2-6G-5915 | |
| 47 | Ш***2 | Шайба 6.65Г-6402 | |
| 48 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 49 | Ш***1 | Шайба C.6.01-11371 | |
| 50 | Ш***1 | Шайба C.8.01-11371 | |
| 51 | С***8 | Кольцо СП-48-34-6-6308 | |
| 52 | С***8 | Кольцо СП-134-109-9,5-6308 | |
| 53 | В***0 | Кольцо В35-13940 | |
| 54 | В***0 | Кольцо | |
| 55 | В***1 | Кольцо В48-13941 | |
| 56 | В***1 | Кольцо В50-13941 | |
| 57 | В***1 | Кольцо | |
| 58 | В***2 | Кольцо | |
| 59 | В***2 | Кольцо В50-13942 | |
| 60 | В***3 | Кольцо | |
| 61 | Ш***0 | Шпонка 5х5х32-23360 | |
| 62 | Ш***0 | Шпонка 10х8х32-23360 | |
| 63 | 8***2 | Подшипник | |
| 64 | 8***2 | Подшипник 8108-7872 | |
| 65 | 1***2 | Подшипник 180105-8882 | |
| 66 | 1***2 | Подшипник | |
| 67 | 1***2 | Подшипник | |
| 68 | 1***2 | Подшипник 180310-8882 | |
| 69 | 5***8 | Подшипник 51108 | |
| 70 | 6***1 | Подшипник 61908-2RS1 | |
| 71 | 6***E | Подшипник 6005EE | |
| 72 | 6***1 | Подшипник | |
| 73 | Э***1 | Электропривод вариатора вентилятора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
