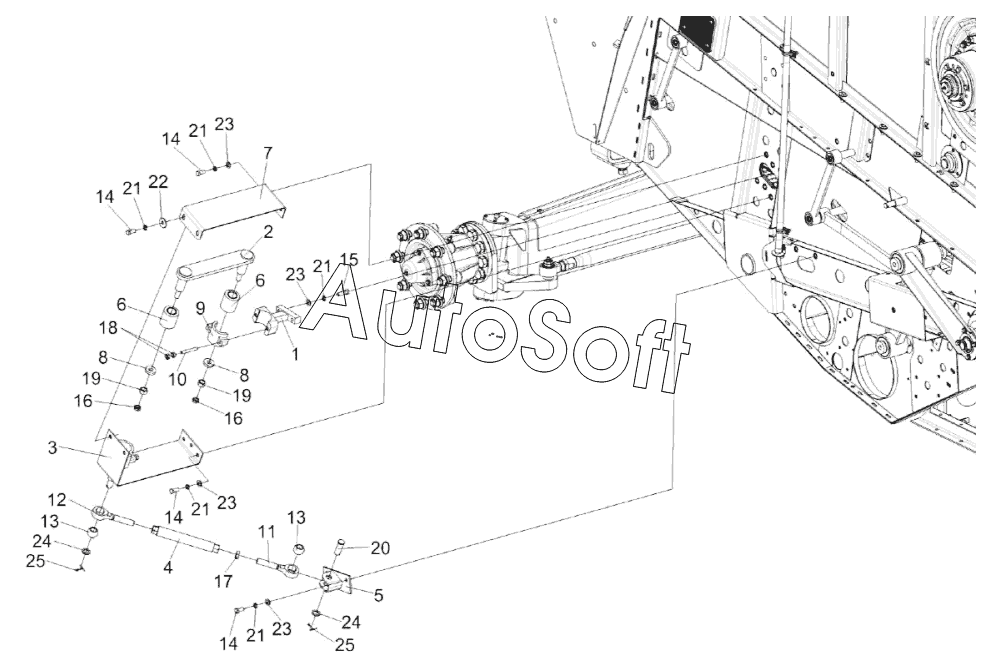

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка механизма удерживания КЗК-14-0202060А
/51.gif)
12
25
25
24
24
23
23
23
23
22
21
21
21
21
21
20
19
19
18
17
16
16
15
14
14
14
14
13
13
11
10
9
8
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0202060А | К***А | Установка механизма удерживания | |
| КЗК-14-0202320 | К***0 | Тяга | |
| 1 | К***0 | Опора | |
| 1 | К***0 | Опора | |
| 2 | К***0 | Коромысло | |
| 3 | К***А | Кронштейн | |
| 4 | К***0 | Раскос | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Сайлентблок | |
| 7 | К***8 | Кронштейн | |
| 8 | К***4 | Шайба | |
| 9 | К***А | Крышка | |
| 10 | К***А | Шпилька | |
| 11 | П***3 | Головка | |
| 12 | П***1 | Головка | |
| 13 | 6***5 | Шар | |
| 14 | Б***6 | Болт М12-6eх25-7796 | |
| 15 | Б***6 | Болт М12-6eх40-7796 | |
| 16 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 17 | Г***6 | Гайка М20-6G-2526 | |
| 18 | Г***5 | Гайка М10х1,25-6G-5915 | |
| 19 | Г***5 | Гайка М16х1,5-6G-5915 | |
| 20 | 6***0 | Ось 6-20 b12х55 -9650 | |
| 21 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 22 | Ш***8 | Шайба C 12.01-6958 | |
| 23 | Ш***1 | Шайба C.12.01-11371 | |
| 24 | Ш***9 | Шайба 20.01-9649 | |
| 25 | Ш***7 | Шплинт 5х32-397 |
