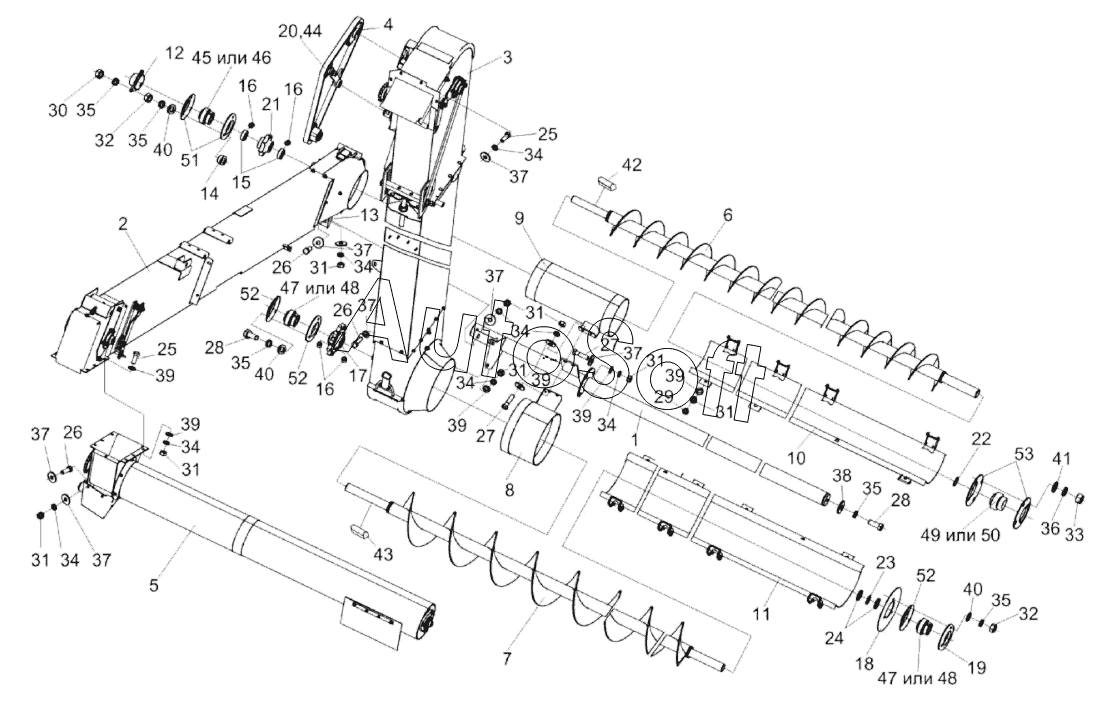

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка элеваторов и шнеков КЗК-14-0207000
/53.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
25
26
26
26
27
27
28
28
29
30
31
31
31
31
31
31
31
32
32
33
34
34
34
34
34
34
34
35
35
35
35
35
36
37
37
37
37
37
37
37
38
39
39
39
39
39
39
40
40
40
41
42
43
44
45
46
47
47
48
48
49
50
51
52
52
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0207000 | К***0 | Установка элеваторов и шнеков | |
| 1 | К***0 | Опора | |
| 2 | К***Б | Элеватор колосовой | |
| 3 | К***0 | Элеватор зерновой | |
| 4 | К***0 | Установка цепной передачи | |
| 5 | К***0 | Шнек распределительный | |
| 6 | К***0 | Шнек колосовой | |
| 7 | К***0 | Шнек зерновой | |
| 8 | К***0 | Патрубок | |
| 9 | К***0 | Патрубок | |
| 10 | К***0 | Крышка | |
| 11 | К***1 | Крышка | |
| 12 | К***1 | Крышка | |
| 13 | К***6 | Кронштейн | |
| 14 | К***3 | Втулка | |
| 15 | К***4 | Втулка | |
| 16 | К***5 | Винт | |
| 17 | К***3 | Звездочка | |
| 18 | К***6 | Жесткость | |
| 19 | К***7 | Корпус | |
| 20 | Ц***9 | Цепь ПР-15,875-23-13568 | |
| 21 | К***1 | Звездочка | |
| 22 | К***2 | Шайба | |
| 23 | Ж***1 | Шайба | |
| 24 | П***9 | Шайба | |
| 25 | Б***6 | Болт М8-6ех20-7796 | |
| 26 | Б***6 | Болт М8-6ех25-7796 | |
| 27 | Б***6 | Болт М8-6ех30-7796 | |
| 28 | Б***6 | Болт М10-6ех25-7786 | |
| 29 | Г***6 | Гайка М8-6G-2526 | |
| 30 | Г***6 | Гайка М10-6G-2526 | |
| 31 | Г***5 | Гайка М8-6G-5915 | |
| 32 | Г***5 | Гайка М10-6G-5915 | |
| 33 | Г***5 | Гайка М12-6G-5915 | |
| 34 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 37 | Ш***8 | Шайба С8.01-6958 | |
| 38 | Ш***8 | Шайба С10.01-6958 | |
| 39 | Ш***1 | Шайба С.8.01-11371 | |
| 40 | Ш***1 | Шайба С.10.01-11371 | |
| 41 | Ш***1 | Шайба С.12.01-11371 | |
| 42 | Ш***0 | Шпонка | |
| 43 | Ш***0 | Шпонка 2-10х8х70-23360 | |
| 44 | С***8 | Звено С-ПР-15,875-23-13568 | |
| 45 | Y***F | Подшипник YEL 206-2F | |
| 46 | Y***6 | Подшипник YELAG 206 | |
| 47 | Y***F | Подшипник YEL 207-2F | |
| 48 | Y***7 | Подшипник YELAG 207 | |
| 49 | Y***F | Подшипник YEL 208-2F | |
| 50 | Y***8 | Подшипник YELAG 208 | |
| 51 | К***2 | Корпус PF 62 | |
| 52 | К***2 | Корпус PF 72 | |
| 53 | К***0 | Корпус PF 80 |
