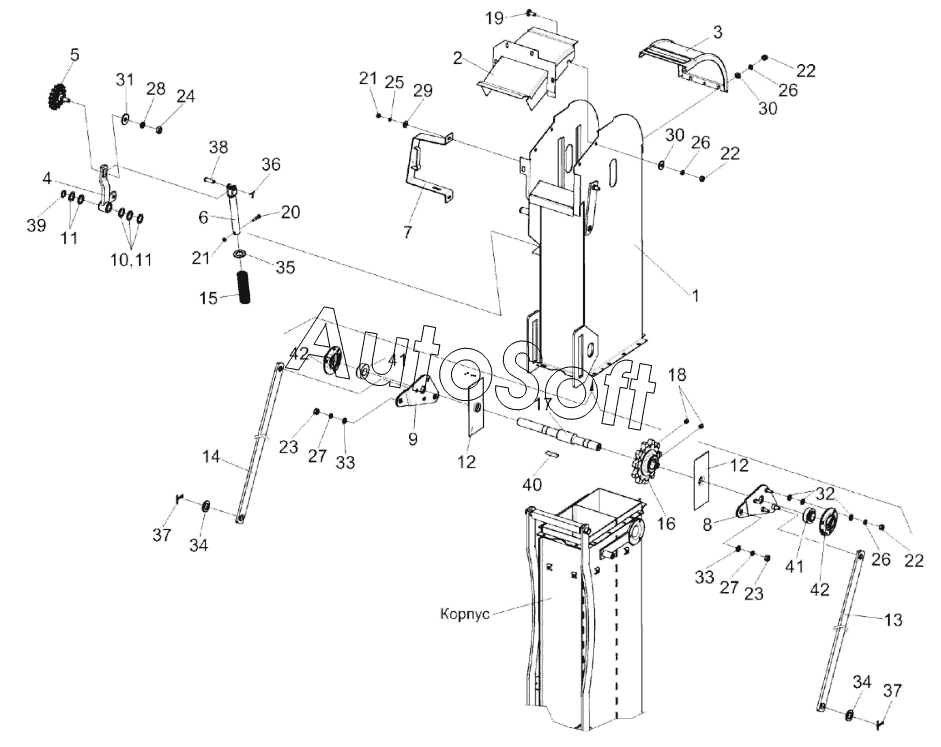

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Элеватор зерновой КЗК-14-0214000 (лист 1)
/58.gif)
32
21
21
22
22
22
23
23
24
25
26
26
26
27
27
28
29
30
30
31
20
33
33
34
34
35
36
37
37
38
39
40
41
41
42
42
11
11
1
2
3
4
5
6
7
8
9
10
12
12
13
14
15
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0214000 | К***0 | Элеватор зерновой | |
| 1 | К***0 | Корпус | |
| 2 | К***0 | Крышка | |
| 3 | К***0 | Крышка | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Звездочка натяжная | |
| 6 | К***0 | Вилка | |
| 7 | К***0 | Кронштейн | |
| 8 | К***0 | Рычаг | |
| 9 | К***1 | Рычаг | |
| 10 | К***9 | Шайба | |
| 11 | К***1 | Шайба | |
| 12 | К***8 | Пластина | |
| 13 | К***4 | Рычаг | |
| 14 | К***7 | Рычаг | |
| 15 | К***3 | Пружина | |
| 15 | К***4 | Пружина | |
| 16 | К***3 | Звездочка | |
| 17 | К***А | Вал | |
| 18 | D***n | Винт установочный | |
| 18 | К***5 | Винт | |
| 19 | К***В | Болт | |
| 20 | Б***8 | Болт М6-6eх35-7798 | |
| 21 | Г***5 | Гайка М6-6G-5915 | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Г***5 | Гайка М10-6G-5915 | |
| 24 | Г***5 | Гайка М12-6G-5915 | |
| 25 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 29 | Ш***8 | Шайба C 6.01-6958 | |
| 30 | Ш***8 | Шайба C 8.01-6958 | |
| 31 | Ш***8 | Шайба C 12.01-6958 | |
| 32 | Ш***1 | Шайба C.8.01-11371 | |
| 33 | Ш***1 | Шайба C.10.01-11371 | |
| 34 | Ш***1 | Шайба C.20.01-11371 | |
| 35 | Ш***1 | Шайба C.22.01-11371 | |
| 36 | Ш***7 | Шплинт 3,2х20-397 | |
| 37 | Ш***7 | Шплинт 5х32-397 | |
| 38 | 6***0 | Ось 6-10 b12х32-9650 | |
| 39 | В***2 | Кольцо В20-13942 | |
| 40 | Ш***0 | Шпонка 10х8х45-23360 | |
| 41 | Y***5 | Подшипник YET 205 | |
| 42 | К***2 | Корпус PF 52 |
