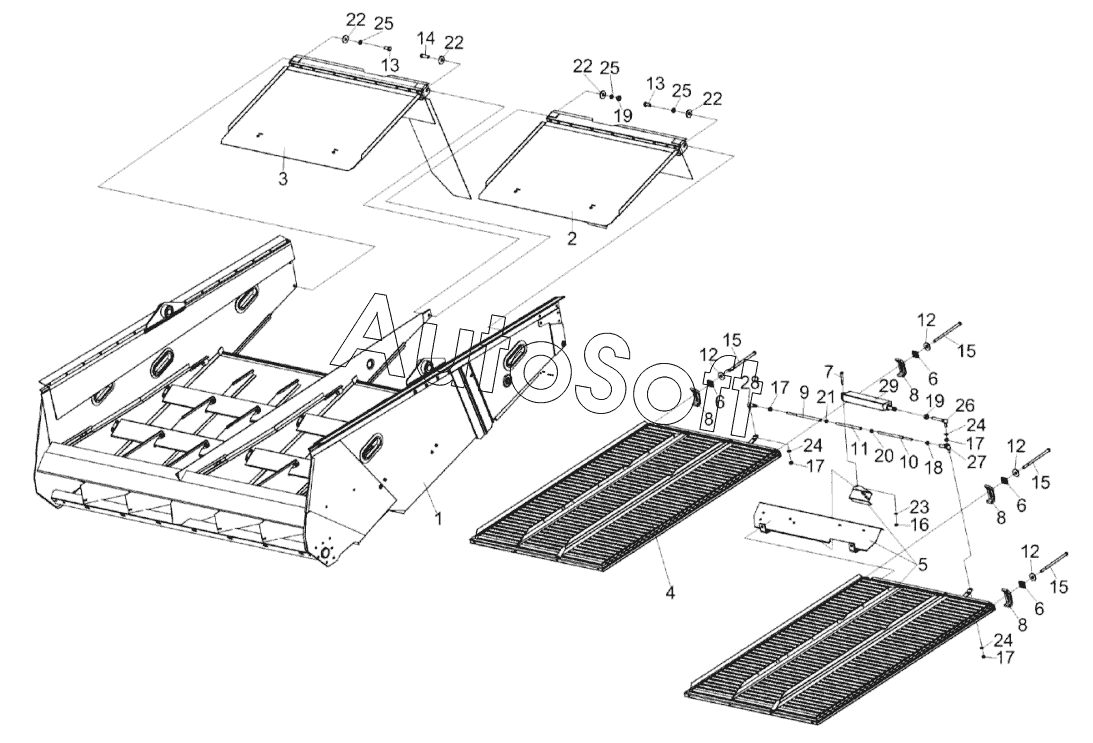

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Стан решетный нижний КЗК-14-0240000А
/64.gif)
15
15
15
15
29
28
27
26
25
25
25
24
24
24
23
22
22
22
22
21
20
19
19
18
17
17
17
17
16
14
13
13
12
12
12
12
11
10
9
8
8
8
8
7
6
6
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0240000А | К***А | Стан решетный нижний | |
| 1 | К***А | Грохот смонтированный | |
| 2 | К***0 | Заслонка половы | |
| 3 | К***1 | Заслонка половы | |
| 4 | К***А | Решето | |
| 5 | К***1 | Решето | |
| 6 | К***9 | Шайба | |
| 7 | К***2 | Палец | |
| 8 | К***3 | Опора | |
| 9 | К***1 | Тяга | |
| 10 | К***1 | Тяга | |
| 11 | К***2 | Гайка | |
| 12 | К***1 | Шайба | |
| 13 | Б***8 | Болт М10-6eх20-7798 | |
| 14 | Б***8 | Болт М10-6eх30-7798 | |
| 15 | Б***8 | Болт | |
| 16 | Г***5 | Гайка М6-6G-5915 | |
| 17 | Г***5 | Гайка М8-6G-5915 | |
| 18 | Г***5 | Гайка М8-LH-6G-5915 | |
| 19 | Г***5 | Гайка М10-6G-5915 | |
| 20 | Г***5 | Гайка М12-6G-5915 | |
| 21 | Г***5 | Гайка М12-LH-6G-5915 | |
| 22 | Ш***8 | Шайба C 10.01-6958 | |
| 23 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | 7***0 | Шарнир угловой | |
| 27 | 7***0 | Шарнир угловой | |
| 28 | 7***0 | Шарнир угловой | |
| 29 | 1***0 | Электродвигатель |
