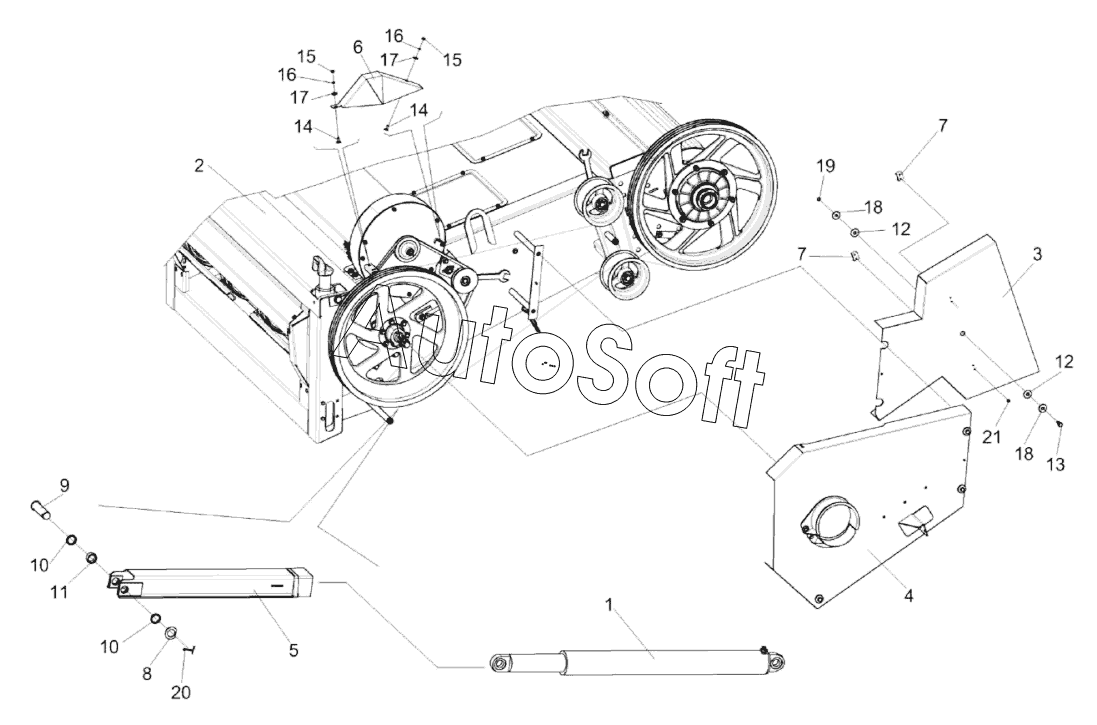

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2017). Установка камеры наклонной КЗК-1420-1800000 (лист 3)
/5.gif)
1
2
3
4
5
6
7
7
8
9
10
10
11
12
12
13
14
14
15
15
16
16
17
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-1800000 | К***0 | Установка камеры наклонной | |
| КЗК-1420-1800020 | К***0 | Ограждение | |
| 1 | К***0 | Гидроцилиндр подъема наклонной камеры | |
| 2 | К***0 | Камера наклонная | |
| 3 | К***0 | Ограждение | |
| 4 | К***0 | Ограждение | |
| 5 | К***0 | Упор | |
| 6 | К***3 | Щиток | |
| 7 | К***7 | Скоба | |
| 8 | К***5 | Шайба | |
| 9 | К***4 | Ось | |
| 10 | К***2 | Кольцо | |
| 11 | К***3 | Втулка | |
| 12 | К***2 | Прокладка | |
| 13 | К***6 | Винт | |
| 14 | Б***2 | Болт М6-6eх16-7802 | |
| 15 | Г***5 | Гайка М6-6G.8-5915 | |
| 16 | Ш***2 | Шайба | |
| 17 | Ш***8 | Шайба C 6.01-6958 | |
| 18 | Ш***8 | Шайба C 12.01-6958 | |
| 19 | В***0 | Кольцо В12-13940 | |
| 20 | Ш***7 | Шплинт 6,3х45-397 | |
| 21 | W***3 | Заклепка отрывная |
