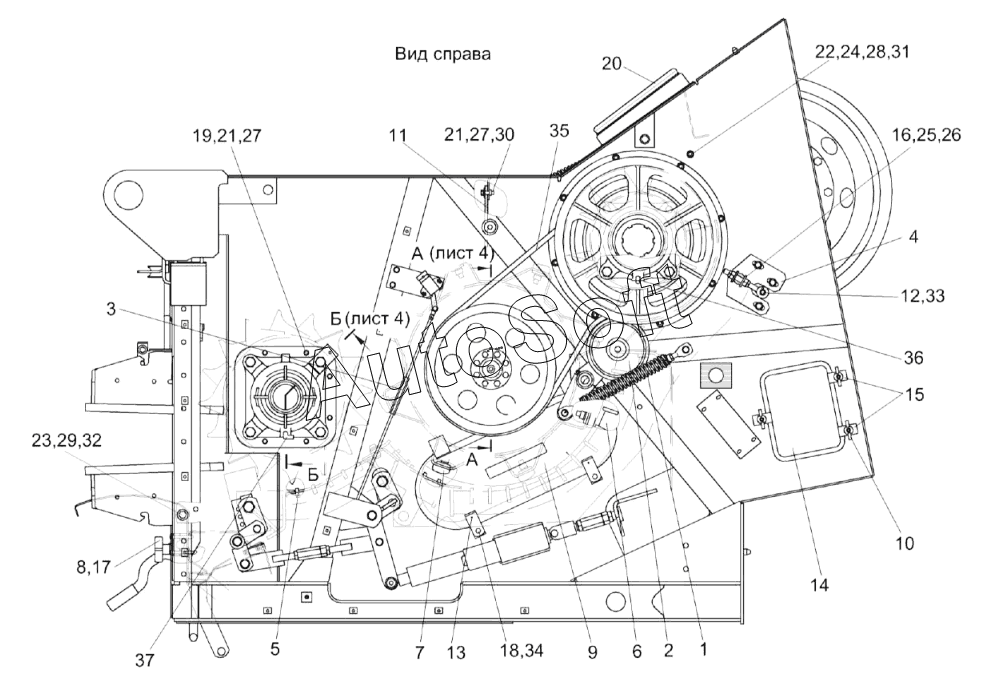

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Аппарат молотильный КЗК-16-1-0102000 (лист 3)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0102000 | К***0 | Аппарат молотильный | |
| 1 | К***0 | Пружина | |
| 2 | К***0 | Ролик | |
| 3 | К***0 | Установка датчика положения | |
| 4 | К***0 | Кронштейн | |
| 5 | К***А | Подбарабанье переднее | |
| 6 | К***0 | Подбарабанье заднее | |
| 7 | К***0 | Барабан молотильный | |
| 8 | К***0 | Ручка | |
| 9 | К***0 | Крышка монтажная | |
| 10 | К***0 | Гайка-барашек | |
| 11 | К***7 | Фартук | |
| 12 | К***7 | Болт откидной | |
| 13 | К***7 | Стопор | |
| 14 | К***7 | Крышка | |
| 15 | К***4 | Прижим | |
| 16 | К***А | Шайба | |
| 17 | К***2 | Шайба | |
| 18 | П***5 | Гайка самостопорящаяся | |
| 19 | У***5 | Шайба | |
| 20 | С***3 | Профиль | |
| 21 | Б***6 | Болт М8-6ех25-7796 | |
| 22 | Б***6 | Болт М10-6eх20-7796 | |
| 23 | Б***6 | Болт М12-6eх35-7796 | |
| 24 | Г***5 | Гайка М10-6G-5915 | |
| 25 | Г***6 | Гайка М16-6G-2526 | |
| 26 | Г***5 | Гайка М16-6G-5915 | |
| 27 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 30 | Ш***8 | Шайба C 8.01-6958 | |
| 31 | Ш***1 | Шайба C.10.01-11371 | |
| 32 | Ш***1 | Шайба C.12.01-11371 | |
| 33 | Ш***7 | Шплинт 5х32-397 | |
| 34 | I***7 | Пружина тарельчатая | |
| 35 | 2***» | Ремень | |
| 36 | W***5 | Штуцер угловой быстросъемный | |
| 37 | S***3 | Штуцер угловой |
