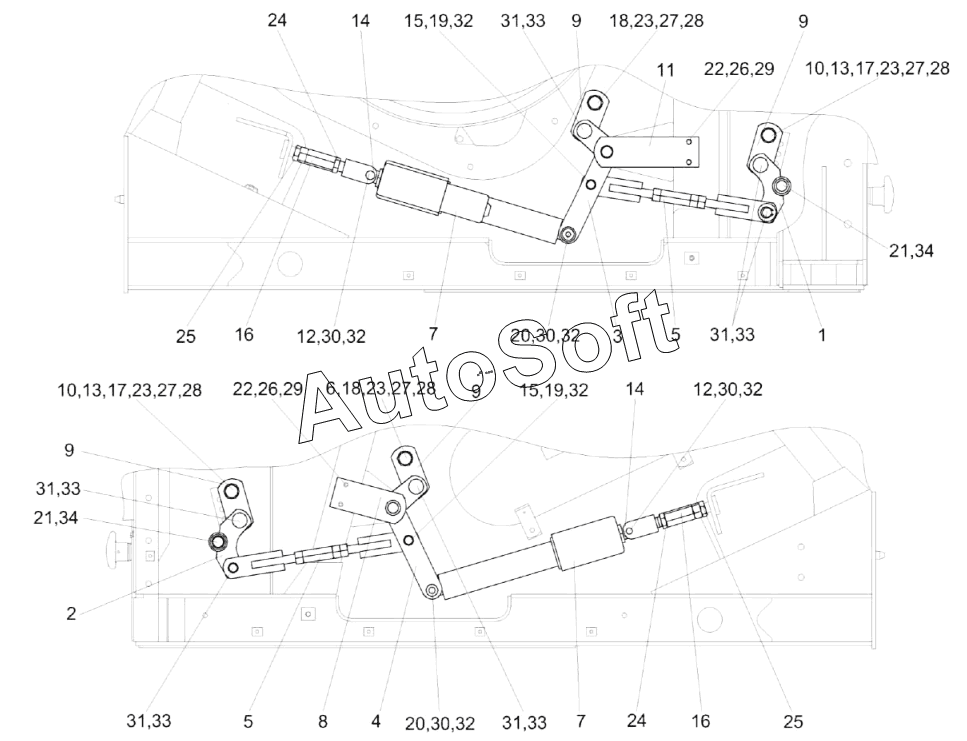

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Установка механизма подъема подбарабаний КЗК-1420-0115000
1
2
3
4
5
5
6
7
7
8
9
9
9
9
10
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
23
23
24
24
25
25
26
26
27
27
27
27
28
28
28
28
29
29
30
30
30
30
31
31
31
31
31
32
32
32
32
32
32
33
33
33
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0115000 | К***0 | Установка механизма подъема подбарабаний | |
| 1 | К***0 | Рычаг коленчатый правый | |
| 2 | К***0 | Рычаг коленчатый левый | |
| 3 | К***0 | Рычаг коленчатый | |
| 4 | К***1 | Рычаг коленчатый | |
| 5 | К***0 | Стяжка | |
| 6 | К***0 | Щиток | |
| 7 | К***0 | Электромеханизм подбарабанья | |
| 8 | К***1 | Щиток опорный | |
| 9 | К***5 | Планка | |
| 10 | К***1 | Щиток | |
| 11 | К***5 | Щиток опорный | |
| 12 | К***7 | Палец | |
| 13 | К***2 | Втулка | |
| 14 | К***2 | Вилка | |
| 15 | К***9 | Палец | |
| 16 | К***3 | Гайка стяжная | |
| 17 | К***6 | Втулка | |
| 18 | К***7 | Втулка | |
| 19 | К***7 | Втулка распорная | |
| 20 | К***1 | Палец | |
| 21 | К***8 | Шайба специальная | |
| 22 | Б***6 | Болт М10-6eх25-7796 | |
| 23 | Б***6 | Болт М20-6eх80-7796 | |
| 24 | Г***6 | Гайка М20-6G-2526 | |
| 25 | Г***6 | Гайка М20-LH-6G-2526 | |
| 26 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 20Т.65Г-6402 | |
| 28 | Ш***9 | Шайба 20.01-9649 | |
| 29 | Ш***8 | Шайба C 10.01-6958 | |
| 30 | Ш***1 | Шайба C.12.01-11371 | |
| 31 | Ш***1 | Шайба C.20.01-11371 | |
| 32 | Ш***7 | Шплинт 4х32-397 | |
| 33 | В***2 | Кольцо В20-13942 | |
| 34 | В***2 | Кольцо |
