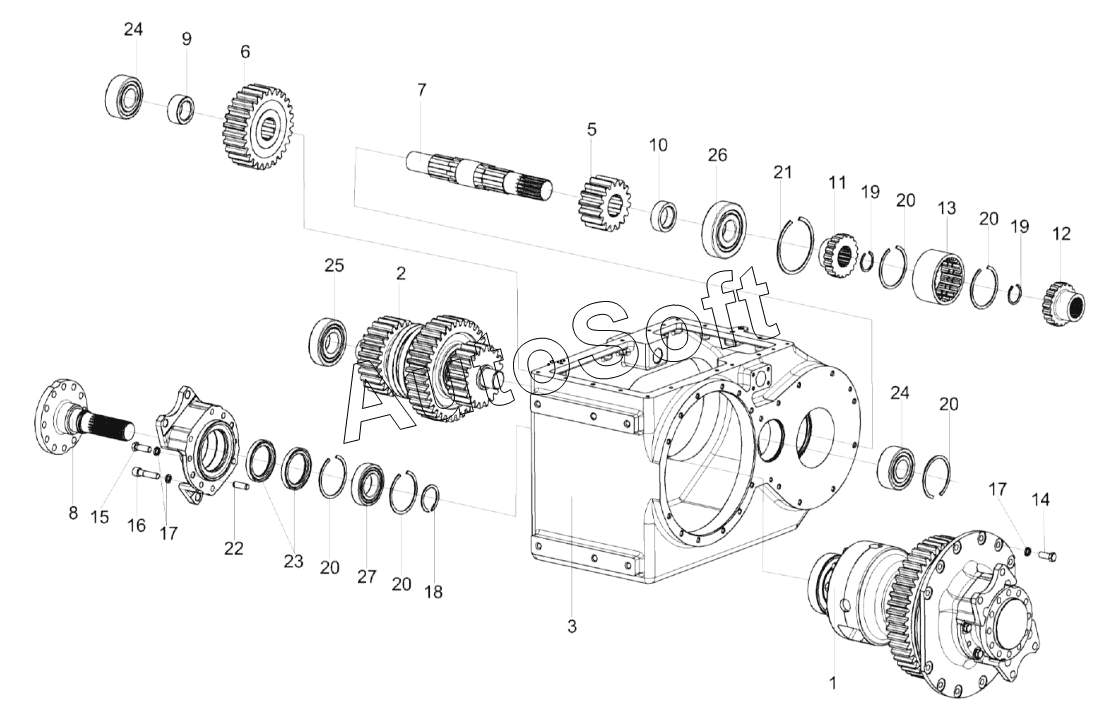

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Коробка передач КЗК-1624-0107030 (лист 2)
15
27
26
26
26
26
25
24
24
23
22
21
20
20
20
20
20
19
19
18
17
17
16
14
13
12
11
10
9
8
7
6
5
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1624-0107030 | К***0 | Коробка передач | |
| 1 | К***0 | Блок дифференциала | |
| 2 | К***0 | Вал | |
| 3 | К***2 | Корпус | |
| 4 | К***5 | Корпус | |
| 5 | К***1 | Шестерня | |
| 6 | К***3 | Шестерня | |
| 7 | К***5 | Вал | |
| 8 | К***1 | Ось | |
| 9 | К***9 | Втулка | |
| 10 | К***4 | Втулка | |
| 11 | К***5 | Полумуфта | |
| 12 | К***5 | Полумуфта | |
| 13 | У***А | Обойма | |
| 14 | Б***6 | Болт М12-6eх30-7796 | |
| 15 | Б***6 | Болт М12-6eх35-7796 | |
| 16 | В***8 | Винт М12-6eх50-11738 | |
| 17 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 18 | В***0 | Кольцо В50-13940 | |
| 19 | В***1 | Кольцо | |
| 20 | В***1 | Кольцо | |
| 21 | В***1 | Кольцо В120-13941 | |
| 22 | Ш***8 | Штифт 12х36-3128 | |
| 23 | М***2 | Манжета 1.2-65х90-1-8752 | |
| 24 | N***J | Подшипник NJ2308ECJ | |
| 25 | N***J | Подшипник NJ309ECJ | |
| 26 | N***9 | Подшипник | |
| 26 | N***9 | Подшипник | |
| 26 | N***1 | Подшипник | |
| 26 | N***J | Подшипник NJ409ECJ | |
| 27 | N***J | Подшипник NUP210ECJ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
