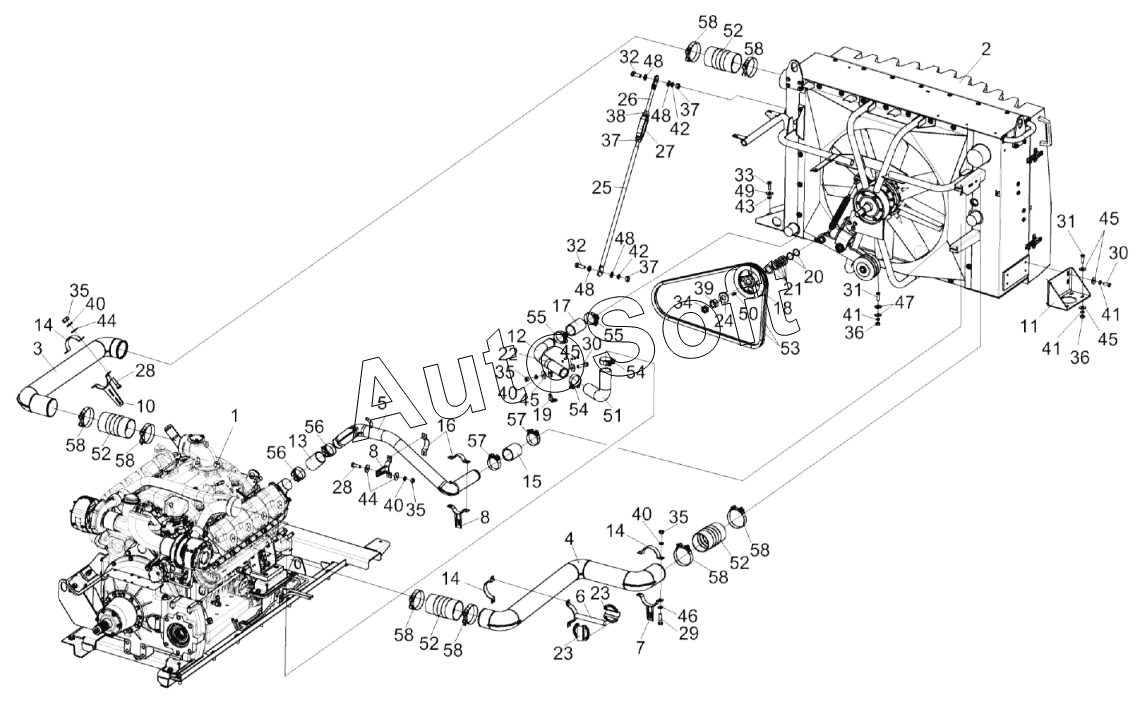

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Установка двигателя OM 502 LA КЗК-2124-0106000 (лист 2)
44
44
30
30
31
31
32
32
33
34
35
35
35
35
36
36
37
37
37
38
39
40
40
40
40
41
41
41
42
42
43
29
45
45
45
45
46
47
48
48
48
48
49
50
51
52
52
52
52
53
54
54
55
55
56
56
57
57
58
58
58
58
58
58
58
58
14
14
14
1
2
3
4
5
6
7
8
8
10
11
12
13
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС-2-0116360 | К***0 | Растяжка | |
| КЗК-2124-0106000 | К***0 | Установка двигателя | |
| 1 | К***0 | Двигатель | |
| 2 | К***0 | Установка радиатора | |
| 3 | К***0 | Труба | |
| 4 | К***0 | Труба | |
| 5 | К***0 | Труба водяная | |
| 6 | К***0 | Хомут | |
| 7 | К***0 | Хомут | |
| 8 | К***0 | Хомут | |
| 9 | К***0 | Хомут | |
| 10 | А***0 | Хомут стяжной | |
| 11 | К***1 | Опора | |
| 12 | К***5 | Труба | |
| 13 | К***8 | Рукав 68х78-0,098-10362 | |
| 14 | К***1 | Хомут | |
| 15 | К***1 | Рукав 70х82,5-0,29-10362 | |
| 16 | К***1 | Хомут | |
| 17 | К***5 | Рукав 60х73-0,49-10362 | |
| 18 | К***3 | Шкив | |
| 19 | К***5 | Кронштейн | |
| 20 | К***2 | Кольцо регулировочное | |
| 21 | К***1 | Шайба | |
| 22 | У***4 | Хомут | |
| 23 | К***7 | Кронштейн | |
| 24 | 3***1 | Шайба | |
| 25 | К***1 | Зацеп | |
| 26 | К***7 | Зацеп | |
| 27 | А***1 | Стяжка | |
| 28 | Б***6 | Болт М8-6eх25-7796 | |
| 29 | Б***6 | Болт М8-6eх30-7796 | |
| 30 | Б***6 | Болт М10-6eх25-7796 | |
| 31 | Б***6 | Болт М10-6eх30-7796 | |
| 32 | Б***6 | Болт М12-6eх35-7796 | |
| 33 | Б***6 | Болт М14-6ех40-7796 | |
| 34 | Г***6 | Гайка М30х2-6G-2526 | |
| 35 | Г***5 | Гайка М8-6G-5915 | |
| 36 | Г***5 | Гайка М10-6G-5915 | |
| 37 | Г***5 | Гайка М12-6G-5915 | |
| 38 | Г***5 | Гайка М12-LH-6G-5915 | |
| 39 | Г***5 | Гайка М30х2-6G-5915 | |
| 40 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 41 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 43 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 44 | Ш***8 | Шайба C 8.01-6958 | |
| 45 | Ш***8 | Шайба C 10.01-6958 | |
| 46 | Ш***1 | Шайба C 8.01-11371 | |
| 47 | Ш***1 | Шайба C 10.01-11371 | |
| 48 | Ш***1 | Шайба C.12.01-11371 | |
| 49 | Ш***1 | Шайба С.14х5.01-11371 | |
| 50 | Ш***0 | Шпонка 12х8х36-23360 | |
| 51 | E***0 | Патрубок | |
| 52 | T***0 | Патрубок | |
| 53 | S***d | Ремень SPB 2240 Ld | |
| 54 | G***2 | Хомут без компенсатора GBS M66/20 W2 | |
| 55 | G***2 | Хомут без компенсатора GBS M71/25 W2 | |
| 56 | G***2 | Хомут без компенсатора | |
| 57 | G***2 | Хомут без компенсатора | |
| 58 | G***1 | Хомут без компенсатора |
