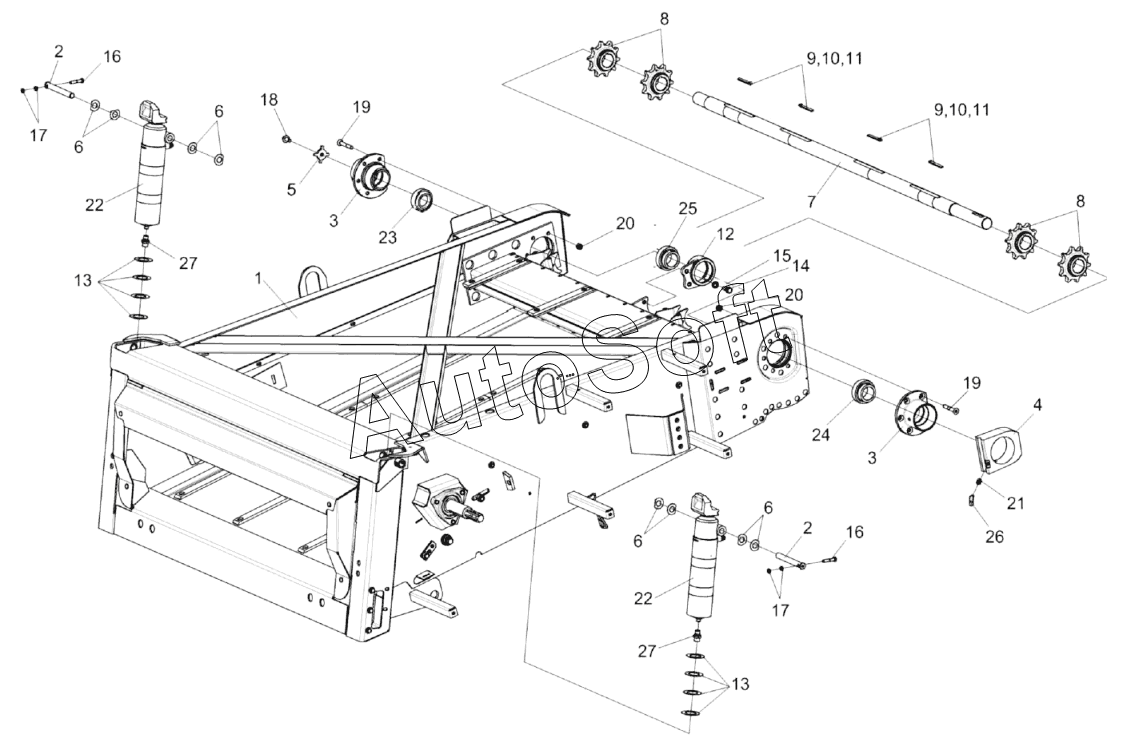

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Камера наклонная КЗК-1420-1810010 (лист 6)
1
2
2
3
3
4
5
6
6
6
6
7
8
8
9
9
10
10
11
11
12
13
13
14
15
16
16
17
17
18
19
19
20
20
21
22
22
23
24
25
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-1803010-01 | К***1 | Корпус | |
| КЗК-1420-1810010 | К***0 | Камера наклонная | |
| 1 | К***0 | Рама | |
| 2 | К***А | Палец | |
| 3 | К***А | Корпус | |
| 4 | К***1 | Опора | |
| 5 | К***4 | Звезда | |
| 6 | К***6 | Шайба | |
| 7 | К***3 | Вал верхний | |
| 8 | К***5 | Звездочка | |
| 9 | К***3 | Шпонка | |
| 10 | К***1 | Шпонка | |
| 11 | К***2 | Шпонка | |
| 12 | К***1 | Корпус | |
| 13 | П***4 | Шайба | |
| 14 | У***А | Болт | |
| 15 | У***1 | Шайба | |
| 16 | Б***6 | Болт М8-6eХ40-7796 | |
| 17 | Г***6 | Гайка М8-6G.05-2526 | |
| 18 | Б***G | Болт | |
| 19 | В***9 | Винт М12Х80-30-10.9 | |
| 20 | Г***0 | Гайка | |
| 21 | M***1 | Адаптер | |
| 22 | К***0 | Гидроцилиндр поперечного копирования | |
| 22 | М***5 | Гидроцилиндр | |
| 23 | 1***1 | Подшипник 1726209-2RS1 | |
| 24 | Y***9 | Подшипник YET 209 | |
| 25 | E***2 | Подшипник | |
| 25 | Y***0 | Подшипник | |
| 26 | S***3 | Штуцер угловой | |
| 27 | G***F | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
