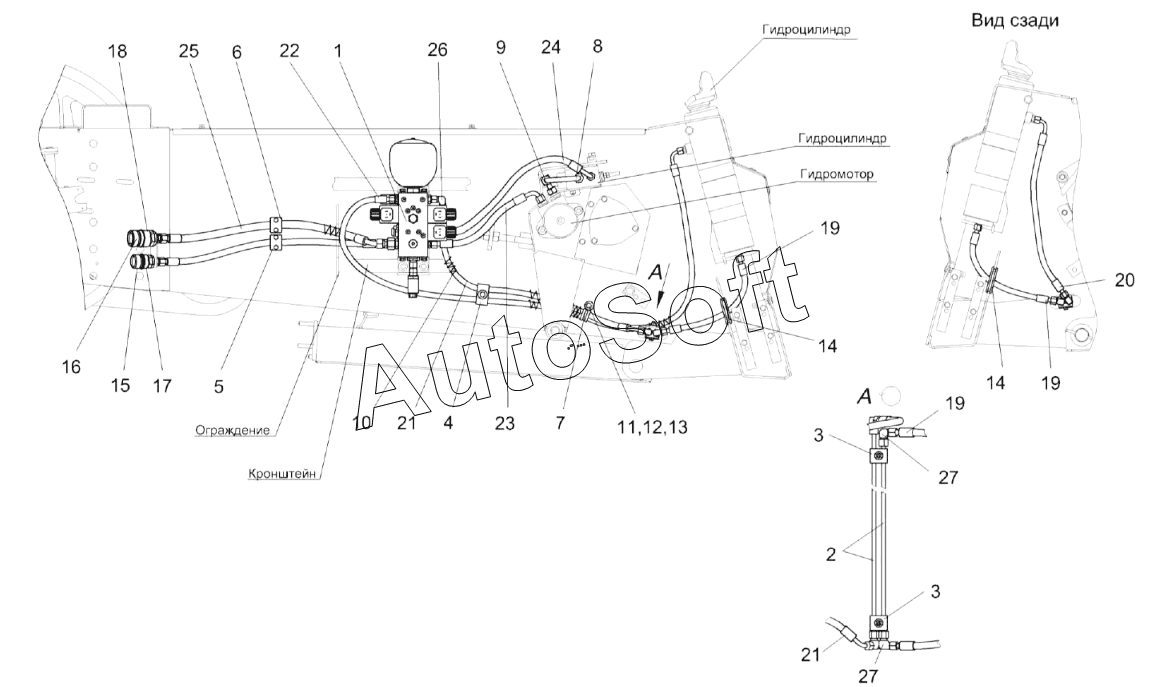

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Гидросистема наклонной камеры комбайна КЗС-1420 КЗК-1420-0679000
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
19
20
21
21
22
23
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0679000 | К***0 | Гидросистема наклонной камеры комбайна КЗС-1420 | |
| 1 | К***0 | Гидроблок поперечного копирования и реверса наклонной камеры | |
| 1 | К***0 | Гидроблок поперечного копирования и реверса наклонной камеры | |
| 2 | К***0 | Трубопровод | |
| 3 | Г***2 | Установка зажима | |
| 4 | Г***0 | Установка зажима | |
| 5 | Г***0 | Установка зажима | |
| 6 | Г***0 | Установка зажима | |
| 7 | К***2 | Хомут | |
| 8 | К***Б | Трубопровод | |
| 9 | У***0 | Угольник | |
| 10 | О***1 | Оплетка | |
| 11 | Б***6 | Болт М8-6eх20-7796 | |
| 12 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 13 | Ш***8 | Шайба C 8.01-6958 | |
| 14 | 5***9 | Втулка | |
| 15 | H***1 | Заглушка | |
| 16 | H***1 | Заглушка | |
| 17 | H***6 | Муфта | |
| 18 | H***8 | Муфта | |
| 19 | Р***0 | Рукав высокого давления | |
| 20 | Р***r | Рукав высокого давления | |
| 21 | Р***r | Рукав высокого давления | |
| 22 | Р***r | Рукав высокого давления | |
| 23 | Р***r | Рукав высокого давления | |
| 24 | Р***r | Рукав высокого давления | |
| 25 | Р***r | Рукав высокого давления | |
| 26 | E***F | Угольник | |
| 27 | W***X | Угольник |
