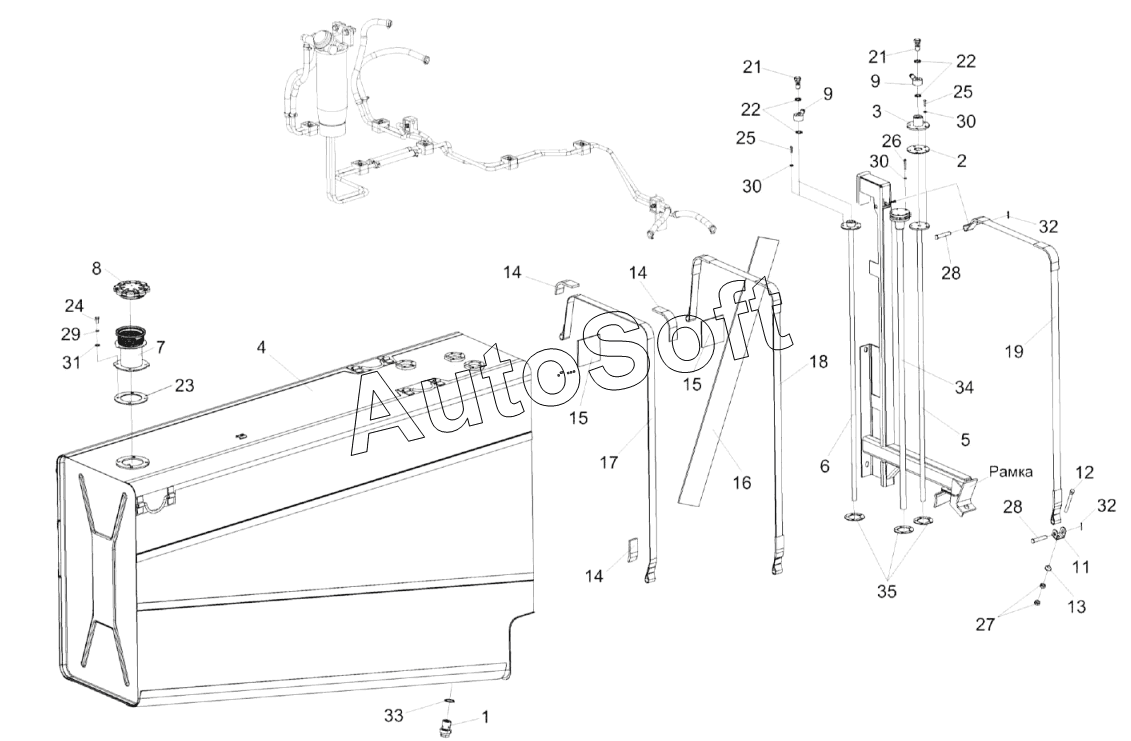

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Установка топливной системы КЗК-16-1-0126000 (лист 2)
1
2
3
4
5
6
7
8
9
9
11
12
13
14
14
14
15
15
16
17
18
19
21
21
22
22
23
24
25
25
26
27
28
28
29
30
30
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0126000 | К***0 | Установка топливной системы | |
| 1 | К***0 | Клапан сливной | |
| 2 | К***0 | Клапан | |
| 3 | К***0 | Корпус | |
| 4 | К***0 | Бак топливный | |
| 5 | К***0 | Труба | |
| 6 | К***0 | Труба | |
| 7 | К***0 | Горловина | |
| 8 | К***0 | Крышка | |
| 9 | У***0 | Штуцер | |
| 11 | К***А | Кронштейн | |
| 12 | К***5 | Болт | |
| 13 | К***6 | Шайба сферическая | |
| 14 | К***2 | Уплотнитель | |
| 15 | К***5 | Прокладка | |
| 16 | К***6 | Прокладка | |
| 17 | К***1 | Хомут | |
| 18 | К***1 | Хомут | |
| 19 | К***2 | Хомут | |
| 21 | К***А | Болт специальный | |
| 22 | У***1 | Шайба | |
| 23 | У***5 | Прокладка | |
| 24 | Б***6 | Болт М8-6eХ16-7796 | |
| 25 | В***3 | Винт | |
| 26 | В***3 | Винт | |
| 27 | Г***5 | Гайка М10-6G-5915 | |
| 28 | О***0 | Ось 6-12 b12Х60-9650 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***1 | Шайба C.5.01-11371 | |
| 31 | Ш***1 | Шайба C.8.01-11371 | |
| 32 | Ш***7 | Шплинт 3,2Х18-397 | |
| 33 | 3***8 | Прокладка 30 М3-23358 | |
| 34 | Д***П | Датчик объема топлива | |
| 35 | 2***6 | Прокладка |
