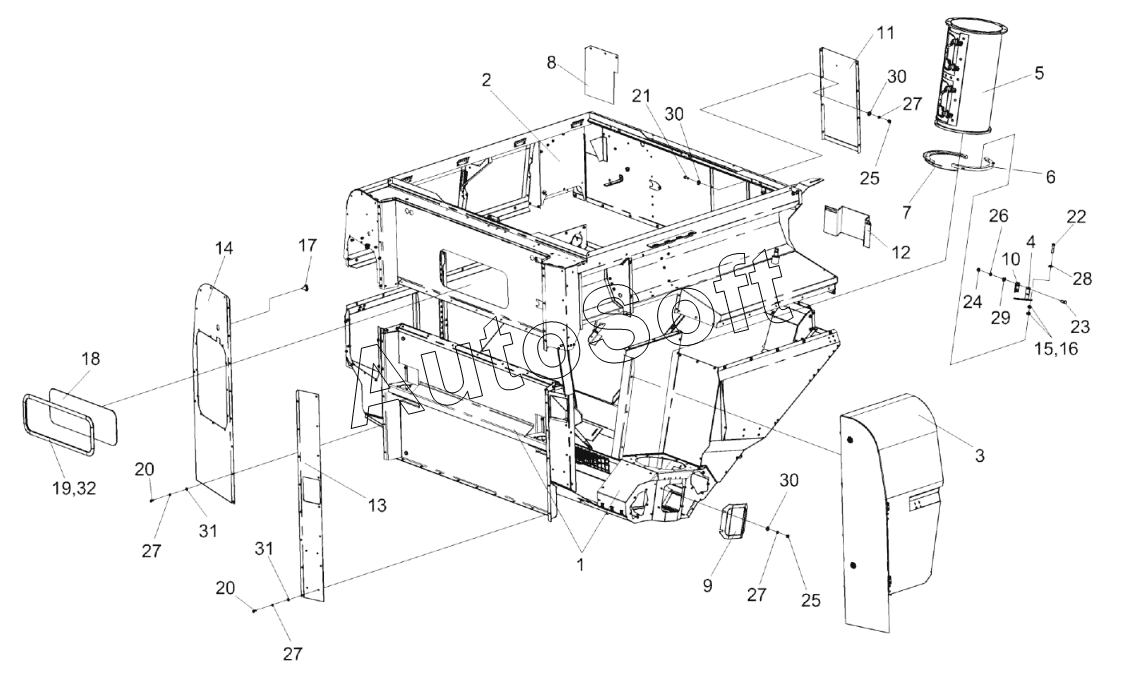

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Бункер КЗК-16-1-0203010 (лист 2)
25
25
17
18
19
20
20
21
22
23
24
16
26
27
27
27
27
28
29
30
30
30
31
31
32
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0203010 | К***0 | Бункер | |
| 1 | К***0 | Основание бункера | |
| 2 | К***0 | Верх бункера | |
| 3 | К***0 | Установка шкафа | |
| 4 | К***0 | Стойка | |
| 5 | К***А | Кожух | |
| 6 | К***0 | Прижим | |
| 7 | К***0 | Прижим | |
| 8 | К***2 | Ограждение | |
| 9 | К***2 | Крышка | |
| 10 | К***9 | Кронштейн | |
| 11 | К***3 | Люк | |
| 12 | К***1 | Щиток | |
| 13 | К***5 | Панель левая | |
| 14 | К***А | Панель правая | |
| 15 | К***1 | Шайба | |
| 16 | К***4 | Шайба | |
| 17 | К***2 | Втулка | |
| 18 | К***2 | Стекло | |
| 19 | К***6 | Уплотнитель | |
| 20 | Б***6 | Болт М8-6eх16-7796 | |
| 21 | Б***6 | Болт М8-6eх20-7796 | |
| 22 | Б***6 | Болт М10-6eх45-7796 | |
| 23 | Б***2 | Болт М6-6ех20-7802 | |
| 24 | Г***5 | Гайка М6-6G-5915 | |
| 25 | Г***5 | Гайка М8-6G-5915 | |
| 26 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 29 | Ш***8 | Шайба C 6.01-6958 | |
| 30 | Ш***8 | Шайба C 8.01-6958 | |
| 31 | Ш***1 | Шайба C.8.01-11371 | |
| 32 | К***М | Замок уплотнителя |
