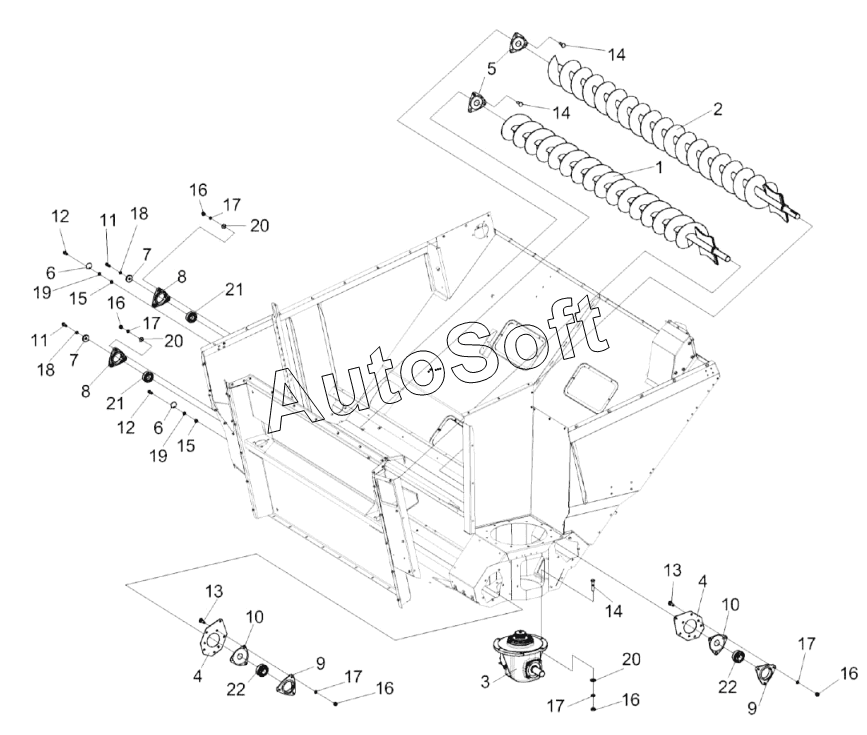

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Бункер. Установка шнеков горизонтальных КЗК-14-0206060А и КЗК-14-0206070А
1
2
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
15
15
16
16
16
16
16
17
17
17
17
17
18
18
19
19
20
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0203120 | К***0 | Опора | |
| КЗК-16-1-0203010 | К***0 | Бункер | |
| 1 | К***А | Шнек горизонтальный | |
| 2 | К***А | Шнек горизонтальный | |
| 3 | К***0 | Редуктор | |
| 4 | К***3 | Пластина | |
| 5 | К***8 | Крышка | |
| 6 | К***3 | Заслонка | |
| 7 | К***9 | Шайба | |
| 8 | К***6 | Корпус подшипника | |
| 9 | К***А | Корпус подшипника | |
| 10 | К***А | Крышка | |
| 11 | Б***6 | Болт М12-6eх30-7796 | |
| 12 | Б***8 | Болт М6-6eх16-7798 | |
| 13 | Б***2 | Болт М10-6eх35-7802 | |
| 14 | Б***2 | Болт М10-6eх40-7802 | |
| 15 | Г***5 | Гайка М6-6G-5915 | |
| 16 | Г***5 | Гайка М10-6G-5915 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 19 | Ш***1 | Шайба C.6.01-11371 | |
| 20 | Ш***1 | Шайба C.10.01-11371 | |
| 21 | 1***7 | Подшипник 1580207С17 | |
| 22 | 1***7 | Подшипник |
