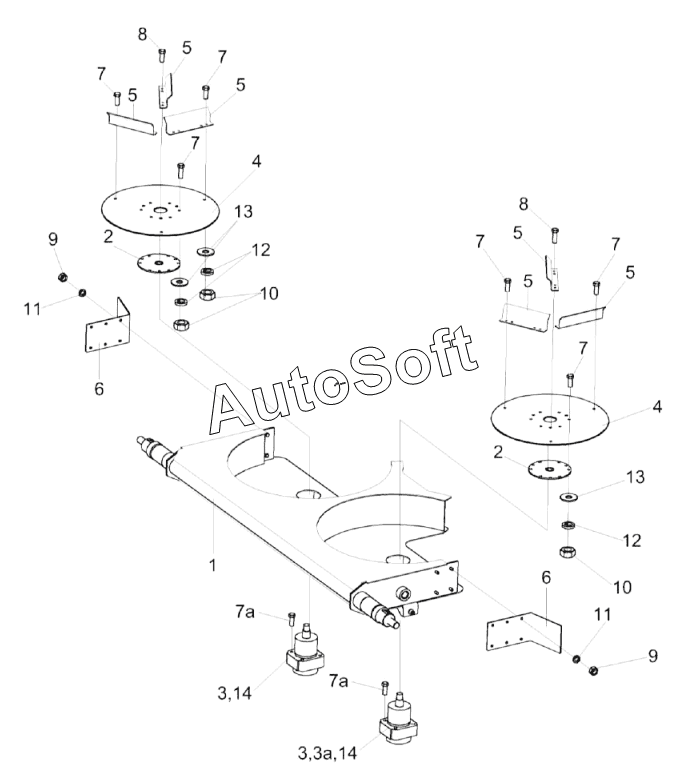

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Половоразбрасыватель КЗК-2124-0291000
1
2
2
3
3
3а
4
4
5
5
5
5
5
5
6
6
7
7
7
7
7
7
7а
7а
8
8
9
9
10
10
11
11
12
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-12-0612100 | К***0 | Гидромотор | |
| КЗК-12А-12-0612100-01 | К***1 | Гидромотор | |
| КЗК-13-0291030 | К***0 | Диск левый | |
| КЗК-13-0291070 | К***0 | Диск правый | |
| КЗК-2124-0291000 | К***0 | Половоразбрасыватель | |
| 1 | К***0 | Рама | |
| 10 | Г***5 | Гайка М10-6G-5915 | |
| 11 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 12 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 13 | Ш***1 | Шайба C.10.01-11371 | |
| 14 | M***P | Гидромотор | |
| 2 | К***0 | Фланец | |
| 3 | Г***5 | Штуцер | |
| 3а | Г***2 | Штуцер | |
| 4 | К***1 | Диск | |
| 5 | К***2 | Планка | |
| 6 | К***5 | Планка | |
| 7 | Б***6 | Болт М10-6eх25-7796 | |
| 7а | Б***6 | Болт М10-6eх30-7796 | |
| 8 | Б***6 | Болт М10-6eх30-7796 | |
| 9 | Г***5 | Гайка М10-6G-5915 |
