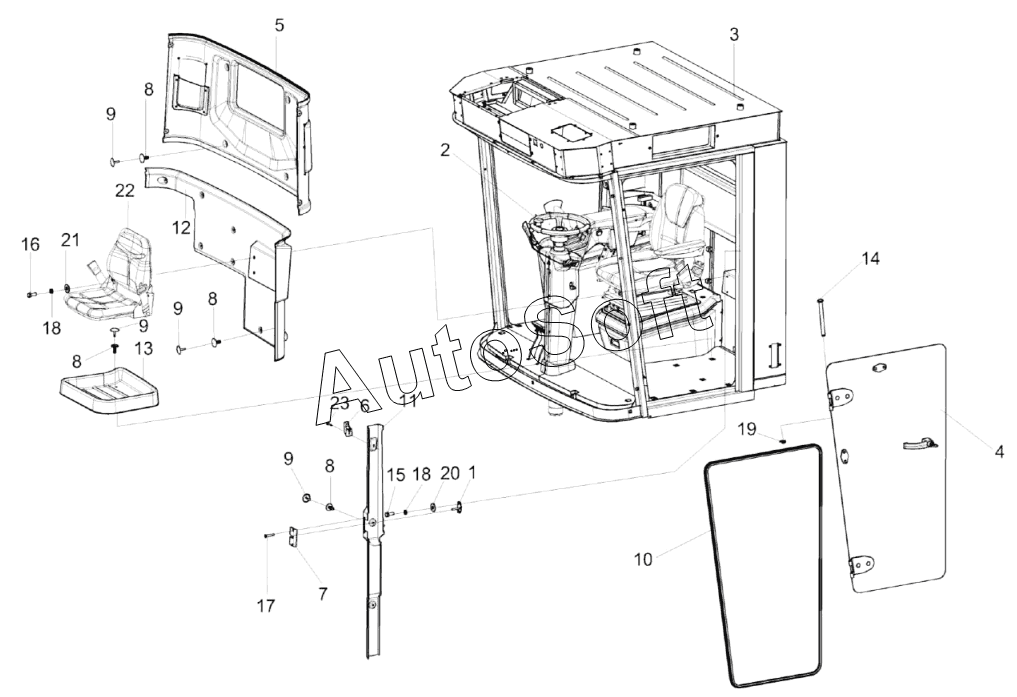

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР (2018). Кабина КЗК-2124-0120010 (лист 1)
12
23
22
21
20
19
18
18
17
16
15
14
13
11
10
9
9
9
9
8
8
8
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-2124-0120010 | К***0 | Кабина | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Площадка управления | |
| 3 | К***0 | Каркас | |
| 4 | К***0 | Дверь | |
| 5 | К***0 | Облицовка | |
| 6 | К***6 | Крючок | |
| 7 | К***9 | Накладка | |
| 8 | К***2 | Держатель | |
| 9 | К***2 | Фиксатор | |
| 10 | К***1 | Уплотнение | |
| 11 | К***3 | Облицовка стойки | |
| 12 | К***7 | Облицовка | |
| 13 | К***8 | Поддон | |
| 14 | К***1 | Ось | |
| 15 | Б***6 | Болт М8-6eх20-7796 | |
| 16 | Б***6 | Болт М8-6eх25-7796 | |
| 17 | В***5 | Винт B2.М5-6eх30-17475 | |
| 18 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 19 | Ш***8 | Шайба | |
| 20 | Ш***8 | Шайба C 8.01-6958 | |
| 21 | Ш***1 | Шайба C.8.01-11371 | |
| 22 | S***8 | Сиденье | |
| 23 | Ш***5 | Шуруп саморез 3,5х25 |
